スマートL2 PoEスイッチ

SWX2220P-26NT新製品

  • 希望小売価格: 357,500円(税込)
  • JANコード:49 57812 69029 4

Wi-Fi 6/6E無線LANアクセスポイント導入時に最適な2.5ギガビット/10ギガビット対応スマートL2 PoEスイッチ

ヤマハスイッチ製品技術情報サイト
  • Wi-Fi 6/6E対応無線LANアクセスポイントや高速なLANポートを持つ機器を多台数収容可能
  • スマートL2スイッチ機能を継承・強化
  • 人・環境にやさしい設計
  • 壁やラックへの設置金具を同梱
  • ※製品の色は実際の色と若干異なる場合があります。



インターフェース

LANポート数 20 (2.5G/1G/100M)(※4), 4 (10G/5G/2.5G/1G/100M)(※5)
SFPスロット数 -
SFP+スロット数 2
microSDスロット -
コンソールポート -
オートネゴシエーション
Auto MDI/MDI-X

PoE

PoE給電可能ポート 24(ポート1~24, IEEE802.3at 準拠)
給電方式 Alternative A (データ線 1, 2, 3, 6)
Continuous PoE
最大給電能力(1 ポートあたり) 30W
最大給電能力(装置全体) 370W

性能

スイッチング容量 220Gbit/s
転送能力 (※1) 163.69Mpps
レイテンシー (※2) 1.3μs/4.1μs/6.3μs/3.4μs/16.0μs(10G/5G/2.5G/1G/100M)
最大MACアドレス登録数 16,384
フレームバッファー 2MB
ジャンボフレーム対応サイズ 最大10,240byte

リンクアグリゲーション

リンクアグリゲーション スタティック設定, LACP (IEEE 802.3ad)

Layer2

VLAN ポートベースVLAN, タグVLAN(IEEE 802.1Q), マルチプルVLAN
最大VLAN数 256(VLAN ID 1〜4,094)(※6)
スパニングツリー -
ループ検出 ○(ブザー通知)
パススルー BPDU/EAPパススルー
DHCPスヌーピング

Layer3

基本設定 ARP, IP interface(IPv4, IPv6), DNSクライアント
デフォルトG/W 冗長化 -
スタティックルーティング -
ダイナミックルーティング -
ポリシーベースルーティング -

IPマルチキャスト

Layer2 IGMP Snooping(v1/v2/v3), MLD Snooping(v1/v2)
Layer3 -

制御

ACL IPv4 ACL, IPv6 ACL, MAC ACL
QoS 送信キュー割当て(CoS, DSCP, ポート優先度), リマーキング(CoS, DSCP), スケジューリング(WRR, SP)
フロー制御 IEEE 802.3x(全二重), HOLブロッキング防止
ストーム制御

管理/設定

管理プロトコル SNMP(v1/v2c/v3/Private MIB)
セキュリティー, 認証機能 ポート認証(IEEE 802.1X認証)、ダイナミックVLAN
プログラム管理 TFTPによる更新, Web GUIによる更新
ロギング機能 メモリーに蓄積, SYSLOGでの出力, 定期的なログのバックアップ機能, L2MSマネージャー(※3)へのイベント出力
ログ記憶容量 最大1,500行
サポート機能 ポートミラーリング, ポートシャットダウン, リンクスピードダウンシフト, パケットカウンタ, 省電力モード(IEEE 802.3az EEE), DHCPv4クライアント, 時刻管理(手動設定, SNTP), スケジュール機能, ケーブル診断機能, 端末監視機能, LLDP自動設定機能, パフォーマンス観測機能
L2MSマネージャー (※3) -
L2MSエージェント (※3) L2MSマネージャー(※3)の Web GUI による設定/状態表示/管理, ネットワーク構成表示, CONFIGの保存/復元
スタック -
CONFIGスイッチ 8つ(将来の拡張用)
設定手段 Web GUIによる設定, TELNET/SSHによるコマンドを使用した設定, TFTPによるダウンロード/アップロード, L2MSマネージャー(※3)のWeb GUIを使用した設定
GUIの推奨ブラウザー ・Windows: Microsoft Edge, Google Chrome, Mozilla Firefox ・macOS: Safari ・iPadOS: Safari (※7)

ハードウェア

状態表示インジケーター(前面) POWER, LED MODE, LAN(LED MODEボタンによりLINK/ACT, STATUS設定を切替えて表示)
動作環境条件 周囲温度 0〜50℃, 周囲湿度 15〜80%(結露しないこと)
電源 AC100~240V(50/60Hz)(※8), 電源内蔵(電源スイッチなし), 電源インレット(3極コネクター, C14タイプ)
最大消費電力(皮相電力)、最大消費電流、発熱量 478 W (490 VA), 4.9 A, 1720 kJ/h
エネルギー消費効率(W/(Gbit/s)) A区分 0.5(※9)
最大実効伝送速度(Gbit/s) 110.0(※9)
測定時ポート速度とポート数 2.5Gbit/s: 20(※9), 10Gbit/s: 6
筐体 金属筐体, ファン:4基
電波障害規格、環境負荷物質管理 VCCIクラスA, RoHS対応, 省エネ法準拠
外形寸法 440(W)×44(H)×294(D)mm
質量(付属品含まず) 4.3 kg
付属品 電源コード(3ピンプラグ), 電源コード抜け防止金具, はじめにお読みください(保証書付), ゴム足, ダストカバー(SFP/SFP+スロット取付け済み), ラックマウント用金具, ウォールマウント用金具, 取付ネジ
オプション SFPモジュール, SFP+モジュール,ダイレクトアタッチケーブル
仕様対象ファームウェア Rev.1.05.10(※10)

(※1)フレームサイズ64byte時(ノンブロッキング)です。

(※2)RFC2544に準じた測定値(ストア&フォワード方式、フレームサイズ64Byte)です。

(※3)L2MS(Layer2 Management Service)は、ヤマハネットワーク機器をレイヤー2レベルで管理する機能です。L2MSエージェント対応機種は、技術情報(RTpro)サイトにて公開しております。

(※4)2.5GBASE-T、1000BASE-T、100BASE-TX に対応しています。

(※5)10GBASE-T、5GBASE-T、2.5GBASE-T、1000BASE-T、100BASE-TX に対応しています。

(※6)VLAN ID 1はデフォルトVLAN IDです。ユーザーが設定可能なVLAN数は255個になります。

(※7)ブラウザーのバージョンは、最新バージョンにしてご利用いただくことを推奨します。また、最新のWebブラウザー対応状況は、技術情報(RTpro)サイトにて公開しております。

(※8)付属の電源コードを使用する場合は、日本国内AC100Vのみ使用可能です。

(※9)「エネルギーの使用の合理化等に関する法律」に基づく表示事項です。2.5Gbit/sのポートを2.5Gbit/sで通信させて消費電力を測定し、基準値を計算する時には2.5Gbit/sのポートは1Gbit/sと読み替えて計算式を適用しました。

(※10)最新プログラムは、技術情報(RTpro)サイト上に公開しております。

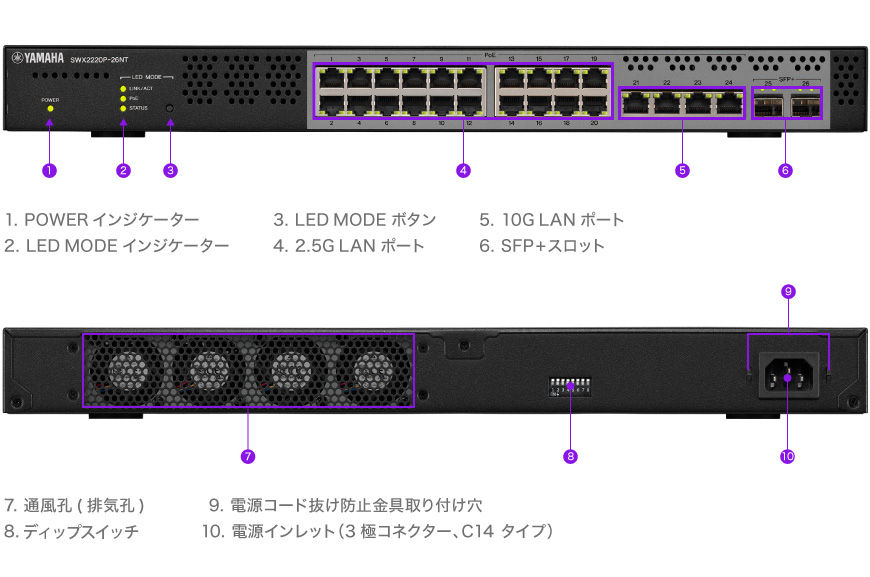

外観図

SWX2220P-26NT 外観図
