バックアップとは

（最終更新日: 2024/10/31）

バックアップとは？

ネットワークにおけるバックアップとは、データやシステムの予備を配置し運用すること(冗長化)で、障害が発生しても運用を継続できるようにする仕組みや機能のことをいいます。

なぜ、バックアップは必要なのでしょうか。まずは信頼性について考えてみましょう。
信頼性とは、故障せずに使い続けられる性能のことをいいます。ネットワーク機器やサービスの信頼性が低いと、たびたびネットワーク障害が起きて、インターネットや社内サーバーにアクセスできない問題が発生してしまいます。このようなことが起きないように、まず第一に信頼できるメーカーの製品やサービスを使用して信頼性を高めることが大切です。

それでも、故障や異常のリスクは消えません。ビジネスにおいて、もし故障や異常が発生してネットワークが止まったら、困る場合がほとんどでしょう。つまり、ネットワーク機器やサービスの信頼性が高いだけでは十分とはいえないのです。そこで求められる性能が可用性です。可用性とは、使いたいときにいつでも利用できる性能のことをいいます。たとえば、あらかじめデータやシステムを冗長化しておきます。そのようにすることで、故障や異常が発生した場合でも、冗長化した仕組みを使って通信を継続することができます。このように、ネットワークは信頼性や可用性を高めておく必要があります。

本稿では、ルーターやスイッチなどの通信機器、および通信経路などを冗長化して、ネットワークの可用性を高める方法をご紹介します。

通信経路については、「ルーティングとは」をご覧ください。

インターネット回線のバックアップをしていない

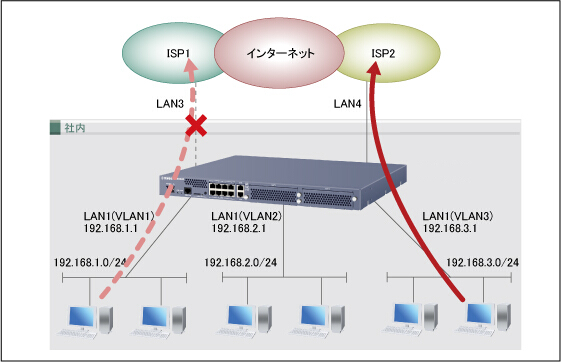

インターネット回線のバックアップをしている

バックアップを行う機能

ここでは、ルーターやファイアウォール、スイッチに、どのようなバックアップの機能があるかを紹介します。

経路の冗長化
- ネットワークバックアップ
  経路をバックアップする方法です。静的経路をバックアップしたい場合に利用します。
- フローティング・スタティック
  経路をバックアップする方法です。動的経路(RIP、OSPF、BGP)をバックアップしたい場合に利用します。
インターフェースの冗長化
- インターフェースのバックアップ
  インターフェースをバックアップする方法です。LAN/PP/TUNNEL、無線WANなどのインターフェースをバックアップしたい場合に利用します。
デフォルトゲートウェイの冗長化
- VRRP
  デフォルトゲートウェイ(ルーター・ファイアウォールやL3スイッチ自身)をバックアップする方法です。静的経路の環境でデフォルトゲートウェイをバックアップしたい場合に利用します。
LAN側の冗長化
- スタック
  スイッチ自身をバックアップする方法です。複数のスイッチを普段使いしながら、非常時にはバックアップとして利用します。
- リンクアグリゲーション
  スイッチのポートをバックアップする方法です。複数のスイッチのポートを普段使いしながら、非常時にはバックアップとして利用します。
- スパニングツリー
  スイッチのL2経路をバックアップする方法です。複数のスイッチをループ状に構成し、非常時にはバックアップとして利用します。

バックアップの例

ここでは、ルーターやファイアウォール、スイッチを使ったバックアップの例を紹介します。

ルーター・ファイアウォールでのバックアップ

ルーター・ファイアウォールを使ったバックアップの例を紹介します。

インターネット回線をバックアップする

VPNをバックアップする

デフォルトゲートウェイをバックアップする

一般的に、以下の機能を利用して対策します。

ネットワークバックアップ、インターフェースのバックアップ：インターネット回線をバックアップする、VPNをバックアップする場合など。VPNについては、「VPNとは」をご覧ください。
VRRP：デフォルトゲートウェイをバックアップする場合など。

スイッチでのバックアップ

スイッチを使ったバックアップの例を紹介します。

スイッチ自身をバックアップする

スイッチのポートをバックアップする

L2経路をバックアップする

一般的に、以下の機能を利用して対策します。

スタック：スイッチ自身をバックアップする場合など。
リンクアグリゲーション：スイッチポートをバックアップする場合など。
スパニングツリー：L2経路をバックアップする場合など。

オススメ情報

この章では、あなたの目的に合わせて、オススメの情報をピックアップしてご紹介します。

次のうち、あなたがこのページを訪れた目的はどれでしょうか？
該当のボタンをクリックしてください。

◆バックアップについて、より詳しく知りたい：

バックアップについて、もっと詳しく学びたい

あなたにオススメのページ：

ネットワークバックアップ
静的経路をバックアップしたい場合
フローティング・スタティック
動的経路をバックアップしたい場合
インターフェースのバックアップ
インターフェースをバックアップしたい場合
VRRP
デフォルトゲートウェイをバックアップしたい場合
スタック
スイッチ自身をバックアップしたい場合
リンクアグリゲーション
スイッチのポートをバックアップしたい場合
スパニングツリー
スイッチの経路をバックアップしたい場合

※各機能の対応製品は、こちらでご確認ください。

◆バックアップの設定方法を知りたい：

ルーター・ファイアウォールでのバックアップ

あなたにオススメのページ：

※バックアップの詳細は、こちらをご覧ください。
※各機能の対応製品は、こちらでご確認ください。

スイッチでのバックアップ

あなたにオススメのページ：

スイッチ自身をバックアップしたい(スタック)

※バックアップの詳細は、こちらをご覧ください。
※各機能の対応製品は、こちらでご確認ください。

対応製品一覧

対応している機能の詳細は、製品ごとに異なる場合があります。詳細は各製品のページ、またはカタログをご確認ください。

ルーター・UTM・ファイアウォール

製品	ネットワークバックアップ	フローティング・スタティック	インターフェースのバックアップ	VRRP	スタック	リンクアグリゲーション	スパニングツリー
ギガアクセスVPNルーター RTX5000	○	○	○	○	―	○	―
10ギガアクセスVPNルーター RTX3510	○	○	○	○	―	○	―
ギガアクセスVPNルーター RTX3500	○	○	○	○	―	○	―
10ギガアクセスVPNルーター RTX1300	○	○	○	○	―	○	―
ギガアクセスVPNルーター RTX1220	○	○	○	○	―	○	―
ギガアクセスVPNルーター RTX830	○	○	○	○	―	―	―
LTEアクセスVoIPルーター NVR700W	○	○	○	○	―	―	―
UTMアプライアンス UTX200	―	―	―	―	―	―	―
UTMアプライアンス UTX100	―	―	―	―	―	―	―
ファイアウォール FWX120	○	○	○	○	―	―	―

L3スイッチ

製品		ネットワークバックアップ	フローティング・スタティック	インターフェースのバックアップ	VRRP	スタック	リンクアグリゲーション	スパニングツリー
スタンダードL3スイッチ SWX3220	16TMs 16MT	―	―	―	○	○	○	○
スタンダードL3スイッチ SWX3200	52GT 28GT	―	―	―	○	○	○	○
ライトL3スイッチ SWX3100	18GT 10G	―	―	―	○	―	○	○

インテリジェントL2スイッチ

製品		ネットワークバックアップ	フローティング・スタティック	インターフェースのバックアップ	VRRP	スタック	リンクアグリゲーション	スパニングツリー
インテリジェントL2 PoEスイッチ SWX2322P	16MT	―	―	―	―	○	○	○
インテリジェントL2スイッチ SWX2320	16MT	―	―	―	―	○	○	○
インテリジェントL2 PoEスイッチ SWX2310P	28GT 18G 10G	―	―	―	―	○ *(1)**	○	○
インテリジェントL2スイッチ SWX2310	52GT 28GT 18GT 10G	―	―	―	―	○ *(2)**	○	○

(*1) SWX2310P-28GTに限ります。
(*2) SWX2310-52GT、SWX2310-28GTに限ります。

スマートL2スイッチ

製品		ネットワークバックアップ	フローティング・スタティック	インターフェースのバックアップ	VRRP	スタック	リンクアグリゲーション	スパニングツリー
スマートL2 PoEスイッチ SWX2221P	10NT	―	―	―	―	―	○	―
スマートL2 PoEスイッチ SWX2220P	26NT 18NT	―	―	―	―	―	○	―
スマートL2スイッチ SWX2220	26NT 18NT 10NT	―	―	―	―	―	○	―
スマートL2 PoEスイッチ SWX2210P	28G 18G 10G	―	―	―	―	―	○	―
スマートL2スイッチ SWX2210	24G 16G 8G	―	―	―	―	―	○	―
