スイッチのユーザ認証と機器認証でセキュリティを確保する(内蔵RADIUSサーバーを利用)

管理番号:YMHSW-23382

設定概要

RADIUSサーバー機能とポート認証機能を利用して、ユーザーおよび機器を認証する設定例です。
本設定例では、内蔵RADIUSサーバー機能とポート認証機能(RADIUSクライアント)を、認証スイッチ1台で実現します。

ヤマハスイッチでは、同一ポートでIEEE 802.1X認証、MAC認証、Web認証を併用できます。認証対象のポート配下では、すべての機器において、いずれかの方法での認証が成功した場合だけ、ネットワークに接続できます。

構成図

本ページでは、以下をご紹介します。

本設定例では、IEEE 802.1X認証にクライアント証明書を利用します。クライアント証明書は、サプリカントにインポートして利用します。また、Web認証では、Webブラウザーを利用して認証をします。設定および利用方法については、サプリカントの設定および利用方法をご覧ください。なお、MAC認証を利用する場合、サプリカントでの操作は不要です。

対応機種

10ギガビット/マルチギガビットスイッチ ギガビットスイッチ
L3スイッチ SWX3220 SWX3200
(Rev.4.00.16以降)
SWX3100
Rev.4.01.21以降)
インテリジェントL2スイッチ SWX2322P SWX2320 SWX2310P
(Rev.2.02.15以降)
SWX2310
(Rev.2.04.02以降)

技術情報

10ギガビット/マルチギガビットスイッチ ギガビットスイッチ
RADIUS Server SWX3220 SWX3200 SWX3100
SWX2322P SWX2320 SWX2310P SWX2310
ポート認証機能 SWX3220 SWX3200 SWX3100
SWX2322P SWX2320 SWX2310P SWX2310

認証スイッチの設定例

RADIUSサーバーの設定

コマンド設定

設定内容

RADIUSサーバーの設定   interface vlan1
    ip address 192.168.100.240/24
    exit
  crypto pki generate ca
  y   # 注釈1
  radius-server local-profile
    user user01 password01   # 注釈2
    user user02 password02 auth peap   # 注釈3
    user (MACアドレス3) (MACアドレス3) auth peap   # 注釈4
    exit
  radius-server local enable
  exit
certificate user user01   # 注釈5
radius-server local refresh

[注釈の説明]

注釈1:
ルート認証局の作成を確認するためのコマンドです。(y/n)で聞かれるため、yを入力します。

注釈2:
ユーザー1がIEEE 802.1X認証を利用するためのコマンドです。

注釈3:
ユーザー2がWeb認証を利用するためのコマンドです。
Webブラウザーを利用したWeb認証の方法は、「Webブラウザーを利用したWeb認証」をご覧ください。

注釈4:
ユーザー3がMAC認証を利用するためのコマンドです。
MACアドレスの形式は、ハイフン区切りの小文字を使用してください。

注釈5:
ユーザー1のクライアント証明書を発行するコマンドです。発行したクライアント証明書をサプリカントにインポートすると、IEEE 802.1X認証が利用できます。
クライアント証明書のインポート方法は、「クライアント証明書のインポート」をご覧ください。

設定の確認

・「show radius-server local user」コマンドで設定を確認します。

[コンソール]
SWX3220#show radius-server local user
Total    3

userid                           name                             vlan mode
-------------------------------- -------------------------------- ---- ---------
user01                                                                 eap-tls
user02                                                                 peap
(MACアドレス3)                                                         peap
SWX3220#
[解説]
認証ユーザー情報を確認します。
ユーザー名「user01」、「user02」、「(MACアドレス3)」が登録されています。
認証ユーザー情報の詳細を確認したい場合、「show radius-server local user detail (userid)」でご確認ください。
コマンドの詳細は、認証ユーザー情報の表示をご覧ください。

・「show radius-server local certificate list」コマンドで設定を確認します。

[コンソール]
SWX3220#show radius-server local certificate list
userid                           certificate id                                    enddate
-------------------------------- ------------------------------------------------- ----------
user01                           user01-0123456789ABCDEF                           2037/12/31
[解説]
発行済みクライアント証明書のリストを確認します。
user01の発行済みクライアント証明書が表示されます。
コマンドの詳細は、クライアント証明書のリスト表示をご覧ください。

認証状況の確認

・「show auth supplicant」コマンドで設定を確認します。

[コンソール]
SWX3220#show auth supplicant
 Port     MAC address    User name         Status          VLAN Method
 -------- -------------- ----------------- --------------- ---- ------
 port1.2  (MACアドレス1) user01            Authorized         1 802.1X
 port1.3  (MACアドレス2) user02            Authorized         1 WEB
 port1.4  (MACアドレス3) (MACアドレス3)    Authorized         1 MAC

SWX3220#
[解説]
LANポートのサプリカントの認証状態を表示します。
認証に失敗すると、Statusが"Unauthorized"と表示されます。
コマンドの詳細は、サプリカント情報の表示をご覧ください。
Web GUI設定

設定の概要

サーバーの設定

1. スイッチのWeb GUIを開きます。

図 説明画像

2.「スイッチのIPアドレスを変更する」にしたがって、スイッチのIPアドレスを設定します。

IPアドレス 192.168.100.240/24

3.「詳細設定」をクリックします。

図 説明画像

4.「RADIUS サーバー」をクリックします。

図 説明画像

5.「サーバーの設定」をクリックします。

図 説明画像

6.「認証局を作成する」の「進む」をクリックします。

図 説明画像

7. 認証局の名前を設定し、「確認」をクリックします。

認証局の名前 任意の文字列
※名前の入力を省略した場合、「YAMAHA_SWITCH」が設定されます。
図 説明画像

8.「実行」をクリックします。

図 説明画像

9.「RADIUS サーバーの設定」の「設定」をクリックします。

図 説明画像

10.「RADIUS サーバーの設定」を設定して、「確認」クリックします。

RADIUS サーバーの使用 使用する
認証方式 > PAP チェックを入れる
認証方式 > PEAP チェックを入れる
認証方式 > EAP-MD5 チェックを入れる
認証方式 > EAP-TLS チェックを入れる
認証方式 > EAP-TTLS チェックを入れる
図 説明画像

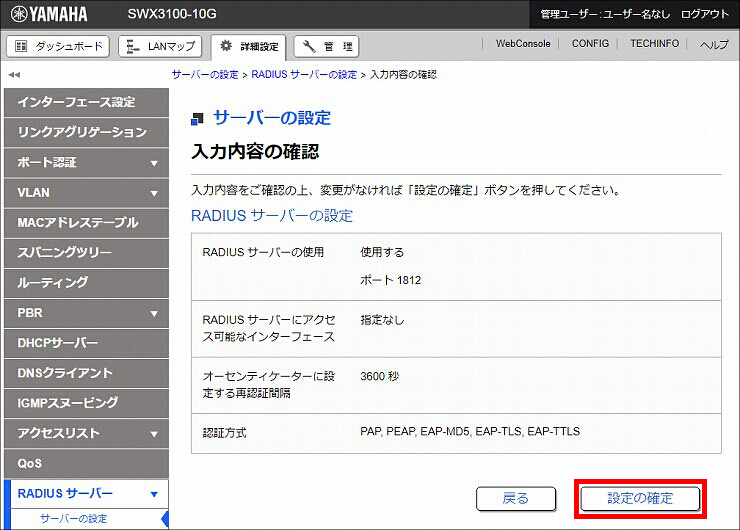

11. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

図 説明画像

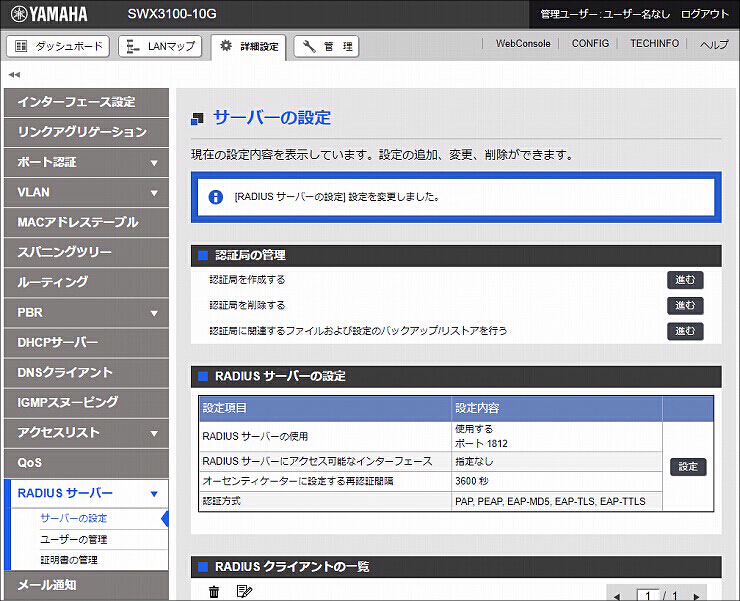

12. RADIUSサーバーの設定が完了しました。

図 説明画像

ユーザーの管理

1.「ユーザーの管理」をクリックします。

図 説明画像

2. 802.1X 認証ユーザーの設定をします。「新規」をクリックします。

図 説明画像

3.「ユーザーの設定」を入力(選択)して、「確認」クリックします。

認証機能の選択 802.1X 認証
ユーザーID user01
パスワード password01
パスワード( 確認 ) password01
認証方式 EAP-TLS
図 説明画像

4. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

図 説明画像

5. Web 認証ユーザーの設定をします。「新規」をクリックします。

図 説明画像

6.「ユーザーの設定」を入力(選択)して、「確認」クリックします。

認証機能の選択 Web 認証
ユーザーID user02
パスワード password02
パスワード( 確認 ) password02
認証方式 PEAP, EAP-MD5, EAP-TTLS
図 説明画像

7. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

図 説明画像

8. MAC 認証ユーザーの設定をします。「新規」をクリックします。

図 説明画像

9.「ユーザーの設定」を入力(選択)して、「確認」クリックします。

認証機能の選択 MAC 認証
ユーザーID 認証する機器のMACアドレス
認証方式 PEAP, EAP-MD5, EAP-TTLS(ヤマハスイッチ向け)
図 説明画像

10. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

図 説明画像

11. RADIUSユーザーの設定が完了しました。

図 説明画像

証明書の管理

1.「証明書の管理」をクリックします。

図 説明画像

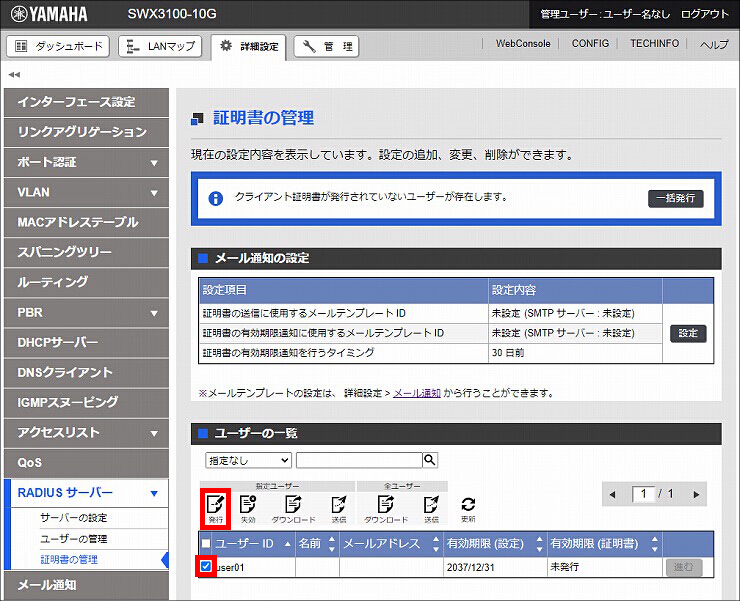

2. 証明書を発行したいユーザーにチェックを入れ、「発行」をクリックします。

図 説明画像

3.「実行」をクリックします。

図 説明画像

4. クライアント証明書の発行を開始しました。以上で、RADIUSサーバーの設定は完了です。
  クライアント証明書の発行が完了後、クライアント証明書をダウンロードして、PCにインポートしてください。
  クライアント証明書のインポート方法は、「クライアント証明書のインポート」をご覧ください。

図 説明画像

RADIUSクライアントの設定

コマンド設定

設定内容

RADIUSクライアントの設定 aaa authentication dot1x
aaa authentication auth-web
aaa authentication auth-mac

radius-server host 127.0.0.1 key secret_local

interface port1.1
  auth host-mode multi-supplicant
  dot1x port-control auto
  auth-web enable
  auth-mac enable
  exit

設定の確認

・「show auth status」コマンドで設定を確認します。

[コンソール]
SWX2320#show auth status
[System information]
  802.1X Port-Based Authentication : Enabled
  MAC-Based Authentication         : Enabled
  WEB-Based Authentication         : Enabled

  Clear-state time : Not configured

  Redirect URL :
    Not configured

  Auth-web custom-file :
    There is no custom-file

  RADIUS server address :
    127.0.0.1 (port:1812)

  NAS-Identifier :

[Interface information]
  Interface port1.1 (up)
    802.1X Authentication   : Auto (configured:auto)
    MAC Authentication      : Enabled (configured:enable)
    WEB Authentication      : Enabled (configured:enable)
    Host mode               : Multi-supplicant
    Dynamic VLAN creation   : Disabled
    Guest VLAN              : Disabled
    Reauthentication        : Disabled
    Reauthentication period : 3600 sec
    MAX request             : 2 times
    Supplicant timeout      : 30 sec
    Server timeout          : 30 sec
    Quiet period            : 60 sec
    Controlled directions   : In (configured:both)
    Protocol version        : 2
    Clear-state time        : Not configured

SWX2320#
[解説]
ポート認証の情報を表示します。
システム全体で、IEEE 802.1X認証・MAC認証・Web認証が有効です。ポート1は IEEE 802.1X認証・MAC認証・Web認証が有効です。
コマンドの詳細は、ポート認証情報の表示をご覧ください。
Web GUI設定

設定の概要

認証先サーバーの設定

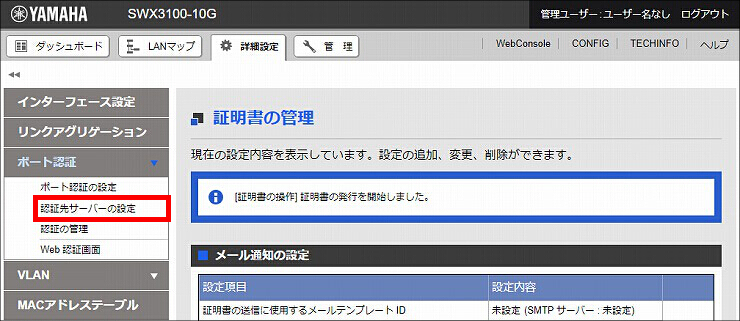

1.「ポート認証」をクリックします。

図 説明画像

2.「認証先サーバーの設定」をクリックします。

図 説明画像

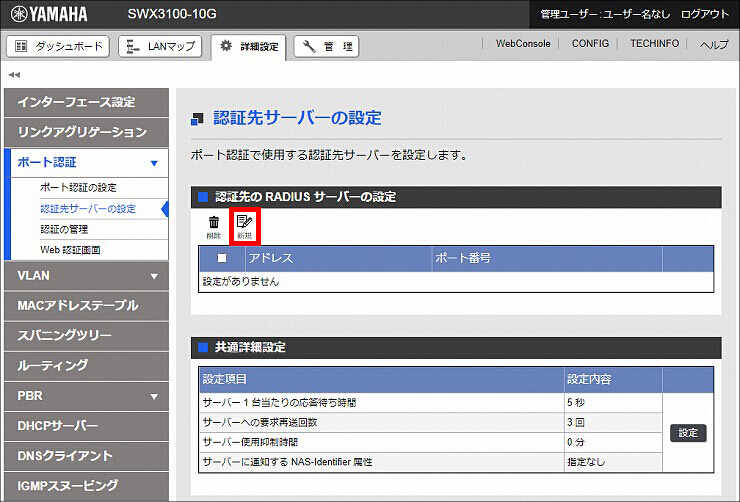

3.「新規」をクリックします。

図 説明画像

4.「認証先の RADIUS サーバーの設定」を設定して、「確認」をクリックします。

サーバーの種類 自機の内蔵 RADIUSサーバーを使用する
図 説明画像

5. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

図 説明画像

6. 認証先のRADIUSサーバーの設定が完了しました。

図 説明画像

システムの設定

1.「ポート認証の設定」をクリックします。

図 説明画像

2.「システムの設定」の「設定」をクリックします。

図 説明画像

3.「システムの設定」を設定して、「確認」をクリックします。

有効にする認証機能 > 802.1X 認証 チェックを入れる
有効にする認証機能 > MAC 認証 チェックを入れる
有効にする認証機能 > Web 認証 チェックを入れる
MAC 認証時の MAC アドレス形式 区切り有り(-), 小文字表記
図 説明画像

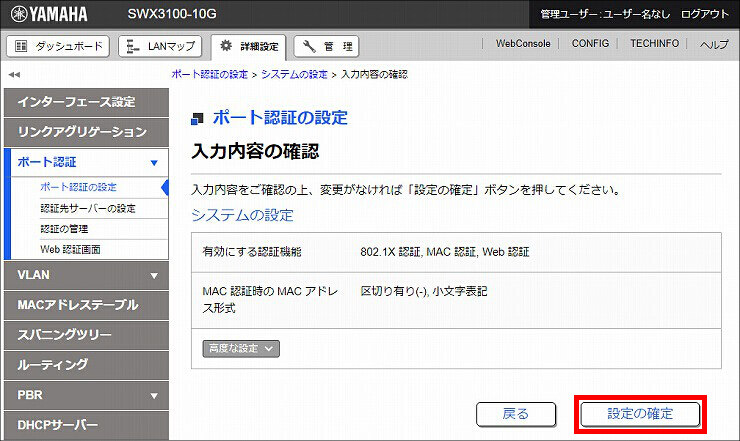

4. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

図 説明画像

5. ポート認証で使用する、システムの設定が完了しました。

図 説明画像

インターフェースの設定

1.「port1.1」の「設定」をクリックします。

図 説明画像

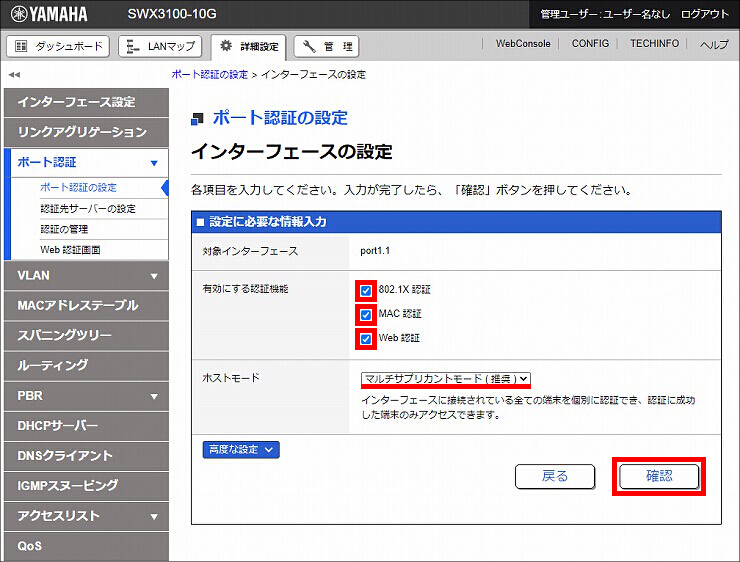

2.「インターフェースの設定」を設定して、「確認」をクリックします。

有効にする認証機能 > 802.1X 認証 チェックを入れる
有効にする認証機能 > MAC 認証 チェックを入れる
有効にする認証機能 > Web 認証 チェックを入れる
ホストモード マルチサプリカントモード( 推奨 )
図 説明画像

3. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

図 説明画像

4. ポート認証の設定が完了しました。以上で、認証スイッチの設定は完了です。

図 説明画像

※上記操作による設定(Config)を取り出すことができます。

※RADIUSサーバーに関しては、一部の設定だけ確認できます。

※ネットワーク機器を安全にお使いいただくために、管理パスワードの変更を推奨します。

サプリカントの設定および利用方法

※PCの説明画像は、Windows 10、Google Chrome で表示したものを使用しています。

IEEE 802.1X認証 の場合

RADIUSサーバー(スイッチ)で発行した「クライアント証明書」を、PCにインポートします。
ここでは、microSDカードを使用して、証明書ファイルをコピーする方法を説明します。

この方法の他に、メールを使用してサーバーからPCにファイルを送信することもできます。
そちらの方法については、以下をご覧ください。
技術資料:「RADIUS Server」-「3 機能詳細」-「3-9 証明書のメール送信」

1. RADIUSサーバーにmicroSDカードを挿入します。

2. クライアント証明書をmicroSDカードにコピーします。

[コンソール]
SWX3220#certificate export sd user user01
SWX3220#
[解説]
microSDカードに発行済みクライアント証明書をコピーします。
複数のクライアント証明書をまとめてコピーする場合は、「certificate export sd user all」コマンドをご利用ください。
コマンドの詳細は、RADIUSクライアント(NAS)の表示をご覧ください。

3. PCにmicroSDカードを挿入し、証明書ファイルをコピーします。

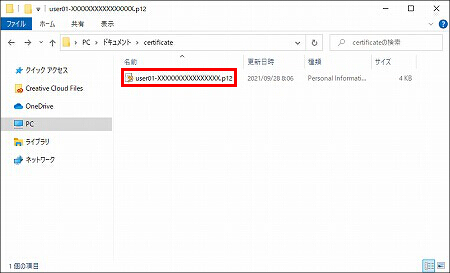

4. クライアント証明書をダブルクリックします。

説明画像

5.「次へ」をクリックします。

説明画像

6.「次へ」をクリックします。

説明画像

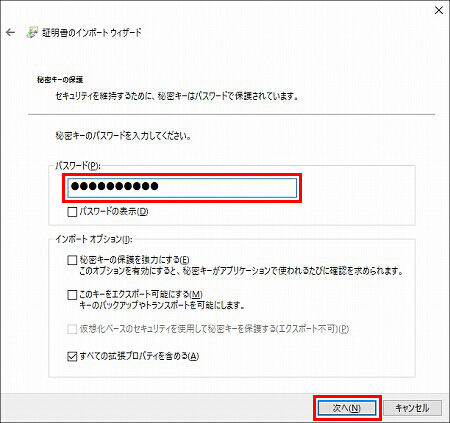

7. スイッチの「RADIUSサーバー」で設定した、ユーザー1のパスワード(本設定例では、password01)を入力し、「次へ」をクリックします。

説明画像

8.「次へ」をクリックします。

説明画像

9.「完了」をクリックします。

説明画像

10.「はい」をクリックします。

説明画像

11.「OK」をクリックします。以上で、クライアント証明書のインポートは完了です。

説明画像
Web認証 の場合

Webブラウザーを利用して、Web認証をします。

1. Webブラウザーを起動し、ログイン画面が表示されるのを待ちます。
※ログイン画面が自動で表示されない場合、アドレスバーに「http://192.168.100.240/wba_gateway.html」と半角英字で入力し、Enterキーを押してください。

説明画像

2. 必要な設定を入力し、「ログイン」をクリックします。

ユーザー名 スイッチの「RADIUSサーバー」で設定した、ユーザー2のユーザー名
(本設定例では、user02)
パスワード スイッチの「RADIUSサーバー」で設定した、ユーザー2のパスワード
(本設定例では、password02)
説明画像

3. 画面が自動で遷移するのを待ちます。

説明画像

4. ログインが完了しました。以上で、Web認証は完了です。

説明画像

【ご注意】
本設定例は、設定の参考例を示したもので、動作を保証するものではございません。
ご利用いただく際には、十分に評価・検証を実施してください。
