Amazon VPCとVPN(IPsec)接続するファイアウォールの設定 : コマンド設定

管理番号：YMHRT-9089 
（最終更新日: 2024/7/10）

本設定例では、IPsecトンネル機能を使用しています。

IPsecトンネル機能の対応機種は、RTX5000、RTX3510、RTX3500、RTX1300、RTX1220、RTX1210、RTX1200、RTX830、RTX810、NVR700W、FWX120、vRXです。

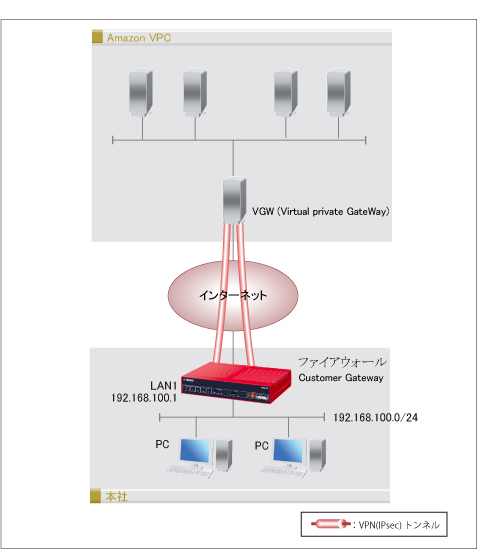

構成図 Amazon VPCとVPN接続するファイアウォールの設定

インターネットのゲートウェイにしているヤマハファイアウォール(以降、ファイアウォール)とAmazon VPCの仮想ネットワークをVPN接続するための、ファイアウォールの設定を紹介します。

ファイアウォールの設定を行う前に、以下の確認をお願いします。

  • ファイアウォールは固定のグローバルIPアドレスを取得する必要があります。
  • IKEバージョンは、IKEv1 / IKEv2 を選択できます。

本設定例について

  • Amazon VPCの仮想ネットワークとの接続を保証するものではありません。
  • 2024年07月10日現在の仕様に基づいて記載しています。確認しているファームウェアは下記の通りです。今後、サービス内容の変更や、仕様変更などによって接続できなくなる可能性があります。
    FWX120 Rev.11.03.29
  • Amazon VPCに関する情報および設定方法については、アマゾン ウェブ サービス(AWS)にお問い合わせください。

本機能の対応機種のうち、設定例を掲載している機種は、以下のとおりです。

機種 掲載内容 備考
FWX120 コマンド設定例 IKEバージョン：IKEv1 / IKEv2

ファイアウォールの設定

設定手順

次の手順で、ファイアウォールを設定してください。

  1. 「ファイアウォールの設定(インターネット接続)」に記載のConfigをファイアウォールに設定します。
  2.  Amazon VPCの仮想ネットワークの設定 にてダウンロードしたConfigから、以下のコマンドを削除します。
    IKEv1 の場合 IKEv2 の場合
    ipsec ike local id 1 0.0.0.0/0
    ipsec ike remote id 1 0.0.0.0/0
    ipsec ike local id 2 0.0.0.0/0
    ipsec ike remote id 2 0.0.0.0/0    		 ipsec ike negotiation receive 1 off
    ipsec ike negotiation receive 2 off
  3.  編集したConfigをファイアウォールに設定します。
  4. 「ファイアウォールの設定(VPNトンネル設定)」に記載のConfigをファイアウォールに設定します。

ファイアウォールの設定(インターネット接続)

※ネットワーク機器を安全にお使いいただくために、管理パスワードの変更を奨励します。

下記の設定（Config）を取り出すことができます。

ゲートウェイの設定 ip route default gateway pp 1 filter 500000 gateway pp 1
LANのインタフェースの設定
(LAN1ポートを使用)		 ip lan1 address 192.168.100.1/24
WANのインタフェースの設定
(LAN2ポートを使用)		 pp select 1
pp always-on on
pppoe use lan2
pppoe auto disconnect off
pp auth accept pap chap
pp auth myname (ISPへ接続するID) (ISPへ接続するパスワード）
ppp lcp mru on 1454
ppp ipcp msext on
ppp ccp type none
ip pp address (ファイアウォールの固定グローバルIPアドレス)
ip pp inbound filter list 1001 1002 1003 1004 1005 1006 1007 1099
ip pp nat descriptor 1000
pp enable 1
フィルターの設定 ip filter 500000 restrict * * * * *
ip inbound filter 1001 reject-nolog * * tcp,udp * 135
ip inbound filter 1002 reject-nolog * * tcp,udp 135 *
ip inbound filter 1003 reject-nolog * * tcp,udp * netbios_ns-netbios_ssn
ip inbound filter 1004 reject-nolog * * tcp,udp netbios_ns-netbios_ssn *
ip inbound filter 1005 reject-nolog * * tcp,udp * 445
ip inbound filter 1006 reject-nolog * * tcp,udp 445 *
ip inbound filter 1007 reject-nolog 192.168.100.0/24 * * * *
ip inbound filter 1099 pass-nolog * * * * *
ip policy interface group 101 name=Private local lan1
ip policy address group 101 name=Private 192.168.100.0/24
ip policy address group 102 name=Any *
ip policy service group 101 name="Open Services"
ip policy service group 102 name=General dns
ip policy service group 103 name=Mail pop3 smtp submission
ip policy service group 109 name=IPsec ike esp # 注釈1
ip policy filter 1100 reject-nolog lan1 * * * *
ip policy filter 1110 pass-nolog * * * * 102
ip policy filter 1122 static-pass-nolog * lan1 * * *
ip policy filter 1123 static-pass-nolog * local * * *
ip policy filter 1124 static-pass-log * * 192.168.100.0/24 * http
ip policy filter 1130 pass-nolog * tunnel* * * *
ip policy filter 1150 pass-nolog * pp1 * * *
ip policy filter 1500 reject-nolog pp* * * * *
ip policy filter 1520 pass-log * lan1 * * 101
ip policy filter 1540 static-pass-nolog * local * * 109 # 注釈1
ip policy filter 1600 reject-nolog tunnel* * * * * # 注釈1
ip policy filter 1610 pass-nolog * 101 * * * # 注釈1
ip policy filter 1630 pass-nolog * tunnel* * * * # 注釈1
ip policy filter 1660 reject-nolog * pp* * * * # 注釈1
ip policy filter 1700 pass-nolog local * * * *
ip policy filter 1710 static-pass-nolog * lan1 * * *
ip policy filter 1730 static-pass-nolog * pp* * * 109 # 注釈1
ip policy filter 3000 reject-nolog * * * * *
ip policy filter set 101 name="Internet Access" 1100 [1110 1123 [1124] 1122 1150 1130] 1600 [1630 1610 1660] 1500 [1520 1540] 1700 [1710 1730] 3000
ip policy filter set enable 101
NATの設定 nat descriptor type 1000 masquerade
nat descriptor address outer 1000 (ファイアウォールの固定グローバルIPアドレス)
nat descriptor masquerade static 1000 1 192.168.100.1 udp 500 # 注釈1
nat descriptor masquerade static 1000 2 192.168.100.1 esp # 注釈1
DNSの設定 dns server (ISPから指定されたDNSサーバーのIPアドレス)
dns private address spoof on
DHCPの設定 dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.100.2-192.168.100.191/24

Amazon VPCの仮想ネットワークの設定で取得したConfigから削除するコマンド

IKEv1 の場合 IKEv2 の場合
ipsec ike local id 1 0.0.0.0/0
ipsec ike remote id 1 0.0.0.0/0
ipsec ike local id 2 0.0.0.0/0
ipsec ike remote id 2 0.0.0.0/0		 ipsec ike negotiation receive 1 off
ipsec ike negotiation receive 2 off

ファイアウォールの設定(VPNトンネル設定)

VPN(IPsec)の設定 ipsec ike local address 1 192.168.100.1
ipsec ike local address 2 192.168.100.1

[注釈の説明]

注釈1:
VPN(IPsec)に関係するパケットを通過させる設定です。
