Amazon VPCとVPN(IPsec)接続するルーターの設定(OCNバーチャルコネクトを利用)

管理番号:YMHRT-14620 
(最終更新日: 2024/7/25)

本設定例では、IPsecトンネル機能を使用しています。

IPsecトンネル機能の対応機種は、RTX5000RTX3510RTX3500RTX1300RTX1220RTX1210RTX830NVR700WFWX120vRXです。

OCNバーチャルコネクト(IPoE 固定IP1契約)の対応機種は、RTX5000(Rev.14.00.32以降)、RTX3510RTX3500(Rev.14.00.32以降)、RTX1300RTX1220RTX1210(Rev.14.01.34以降)、RTX830(Rev.15.02.10以降)、NVR700W(Rev.15.00.16以降)です。

構成図

Amazon VPCの仮想ネットワークとVPN接続するための、ヤマハルーター(以降、ルーター)の設定手順です。
本設定例では、フレッツ 光ネクストのインターネット(IPv6 IPoE)接続を利用します。

ここでは、接続設定の一例として、以下の環境での設定をご紹介します。

  • NTTコミュニケーションズ株式会社が提供する OCNバーチャルコネクト を利用
  • ひかり電話契約あり(固定IP1契約)

ルーターの設定を行う前に、以下の確認をお願いします。

  • コマンドで設定する場合
    • IKEバージョンは、IKEv1 / IKEv2 を選択できます。
  • Web GUI で設定する場合

技術情報:Amazon VPCとのVPN接続(API方式)

本設定例について

  • Amazon VPCの仮想ネットワークとの接続を保証するものではありません。
  • 2024年7月10日現在の仕様に基づいて記載しています。確認しているファームウェアは以下のとおりです。今後、サービス内容の変更や、仕様変更などによって接続できなくなる可能性があります。
    RTX5000 Rev.14.00.34
    RTX3510 Rev.23.01.03
    RTX3500 Rev.14.00.34
    RTX1300 Rev.23.00.13
    RTX1220 Rev.15.04.05
    RTX1210 Rev.14.01.41
    RTX830 Rev.15.02.30
    NVR700W Rev.15.00.25
  • Amazon VPCに関する情報および設定方法については、アマゾン ウェブ サービス(AWS)にお問い合わせください。

光回線に接続するためには、別途ONUが必要です。
NVR700Wは、本体のONUポートに小型ONUを装着することで、光回線に接続できます。

本機能の対応機種のうち、設定例を掲載している機種は、以下のとおりです。

機種 掲載内容 備考
RTX5000 RTX3510 RTX3500 RTX1300 RTX1220 RTX1210 RTX830 NVR700W コマンド設定 IKEバージョン:IKEv1 / IKEv2
RTX1300 RTX1220 RTX1210 RTX830 NVR700W Web GUI設定 IKEバージョン:IKEv1

ルーターの設定例

コマンド設定

設定手順

次の手順で、ルーターを設定してください。

  1. 「ルーターの設定(インターネット接続)」に記載のConfigをルーターに設定します。
  2.  Amazon VPCの仮想ネットワークの設定 にてトンネルの設定(Config)をダウンロードします。
  3.  ダウンロードしたConfigを編集します。 # 注釈
  4. ダウンロードしたファイルの項目名 ダウンロードした Config 編集後の Config
    IPSec Tunnel #1 tunnel select 1
    tunnel enable 1
    tunnel select 2
    tunnel enable 2
    IPSec Tunnel #2 tunnel select 2
    tunnel enable 2
    tunnel select 3
    tunnel enable 3
  5.  編集したConfigをルーターに設定します。
  6. 「ルーターの設定(VPNトンネル設定)」に記載のConfigをルーターに設定します。

# 注釈
本設定例では、OCNバーチャルコネクトで IPv4 over IPv6トンネル(Tunnel #1) を使用します。一方、ダウンロードしたConfig では、IPsecトンネルで Tunnel #1 と Tunnel #2 を使用する設定になっています。そこで、トンネルインターフェース番号が重複しないように、ダウンロードしたConfig を編集します。
ここでは、上記テーブルのようにトンネルインターフェース番号を変更(赤字で明示) します。ご利用の環境に合わせて、トンネルインターフェース番号を決定してください。

ルーターの設定(インターネット接続)

※ネットワーク機器を安全にお使いいただくために、定期的な管理パスワードの変更を推奨します。

ゲートウェイの設定 ip route default gateway tunnel 1
ipv6 route default gateway dhcp lan2
LANインターフェースの設定
(LAN1ポートを使用)
ip lan1 address 192.168.100.1/24
WANインターフェースの設定
(LAN2ポートを使用)
ipv6 prefix 1 dhcp-prefix@lan2::/64
ipv6 source address selection rule lifetime
ipv6 lan1 address dhcp-prefix@lan2::1/64
ipv6 lan1 prefix change log on
ipv6 lan1 rtadv send 1 o_flag=on
ipv6 lan1 dhcp service server
description lan2 provider
ip lan2 address dhcp
ipv6 lan2 address dhcp
ipv6 lan2 secure filter in 101000 101001 101002 101003
ipv6 lan2 secure filter out 101099 dynamic 101080 101081 101082 101083 101084 101085 101098 101099
ipv6 lan2 dhcp service client
ngn type lan2 ntt
トンネルの設定 tunnel select 1
tunnel encapsulation map-e
tunnel map-e type ocn
ip tunnel mtu 1460
ip tunnel secure filter in 400003 400020 400021 400022 400023 400024 400025 400030 400032
ip tunnel secure filter out 400013 400020 400021 400022 400023 400024 400025 400026 400027 400099 dynamic 400080 400081 400082 400083 400084 400085 400098 400099
ip tunnel nat descriptor 20000
tunnel enable 1
フィルターの設定 ip filter 400000 reject 10.0.0.0/8 * * * *
ip filter 400001 reject 172.16.0.0/12 * * * *
ip filter 400002 reject 192.168.0.0/16 * * * *
ip filter 400003 reject 192.168.100.0/24 * * * *
ip filter 400010 reject * 10.0.0.0/8 * * *
ip filter 400011 reject * 172.16.0.0/12 * * *
ip filter 400012 reject * 192.168.0.0/16 * * *
ip filter 400013 reject * 192.168.100.0/24 * * *
ip filter 400020 reject * * udp,tcp 135 *
ip filter 400021 reject * * udp,tcp * 135
ip filter 400022 reject * * udp,tcp netbios_ns-netbios_ssn *
ip filter 400023 reject * * udp,tcp * netbios_ns-netbios_ssn
ip filter 400024 reject * * udp,tcp 445 *
ip filter 400025 reject * * udp,tcp * 445
ip filter 400026 restrict * * tcpfin * www,21,nntp
ip filter 400027 restrict * * tcprst * www,21,nntp
ip filter 400030 pass * 192.168.100.0/24 icmp * *
ip filter 400031 pass * 192.168.100.0/24 established * *
ip filter 400032 pass * 192.168.100.0/24 tcp * ident
ip filter 400033 pass * 192.168.100.0/24 tcp ftpdata *
ip filter 400034 pass * 192.168.100.0/24 tcp,udp * domain
ip filter 400035 pass * 192.168.100.0/24 udp domain *
ip filter 400036 pass * 192.168.100.0/24 udp * ntp
ip filter 400037 pass * 192.168.100.0/24 udp ntp *
ip filter 400099 pass * * * * *
ip filter 500000 restrict * * * * *
ip filter dynamic 400080 * * ftp
ip filter dynamic 400081 * * domain
ip filter dynamic 400082 * * www
ip filter dynamic 400083 * * smtp
ip filter dynamic 400084 * * pop3
ip filter dynamic 400085 * * submission
ip filter dynamic 400098 * * tcp
ip filter dynamic 400099 * * udp
ipv6 filter 101000 pass * * icmp6 * *
ipv6 filter 101001 pass * * tcp * ident
ipv6 filter 101002 pass * * udp * 546
ipv6 filter 101003 pass * * 4
ipv6 filter 101099 pass * * * * *
ipv6 filter dynamic 101080 * * ftp
ipv6 filter dynamic 101081 * * domain
ipv6 filter dynamic 101082 * * www
ipv6 filter dynamic 101083 * * smtp
ipv6 filter dynamic 101084 * * pop3
ipv6 filter dynamic 101085 * * submission
ipv6 filter dynamic 101098 * * tcp
ipv6 filter dynamic 101099 * * udp
NATの設定 nat descriptor type 20000 masquerade
nat descriptor address outer 20000 map-e
DNSの設定 dns host lan1
dns service fallback on
dns server dhcp lan2
dns server select 500000 dhcp lan2 any .
dns private address spoof on
DHCPの設定 dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.100.2-192.168.100.191/24
dhcp client release linkdown on
Luaスクリプトのスケジュール設定 schedule at 1 startup * lua emfs:/ocn_map_e.lua
電話の設定 sip use on
Luaスクリプト embedded file ocn_map_e.lua <<EOF
SERVER_URL = "アドレス解決システムURL"
USERNAME = "アドレス解決システム認証用ID"
PASSWORD = "アドレス解決システム認証用パスワード"
NGN_IF = "LAN1"

LOG_PTN1 = NGN_IF .. ": link up"
LOG_PTN2 = "%[OCN MAP%-E%] hostname="
PTN = /(Add IPv6 prefix|LAN1: link up|hostname=)/
LOG_LEVEL = "info"
LOG_PFX = "[OCN MAP-E]"

function logger(msg)
rt.syslog(LOG_LEVEL, string.format("%s %s", LOG_PFX, msg))
end
function retry_timer(t, c)
return (t * 2 * c)
end
local rtn, str, count, log, sleep_time, hostname, tmp
local req_t = {}
local res_t
math.randomseed(os.time())
req_t.method = "GET"

req_t.auth_type = "basic"
req_t.auth_name = USERNAME
req_t.auth_pass = PASSWORD
rtn, str = rt.syslogwatch(LOG_PTN2, 1, 30)
if (rtn > 0) then
tmp, hostname = string.split(str[1], "=")
end
while true do
count = 1
while hostname do
req_t.url = string.format("%s?hostname=%s", SERVER_URL, hostname)
rt.sleep(2)
res_t = rt.httprequest(req_t)
logger("Notified IPv6 address to the address resolution server.")
if res_t.rtn1 then
if res_t.code == 200 then
if string.match(res_t.body, "good") or string.match(res_t.body, "nochg") or string.match(res_t.body, "nohost") then
log = string.format("Succeeded to notify IPv6 address to the address resolution server. (code=%d)", res_t.code)
logger(log)
break
end
end
log = string.format("Failed to notify IPv6 address to the address resolution server. (code=%d)", res_t.code)
logger(log)
else
logger("Not response from the address resolution server.")
end
sleep_time = retry_timer(60, count)
if (sleep_time > 3600) then
sleep_time = 3600
else
count = count * 2
end
rt.sleep(sleep_time)
end
sleep_time = math.random(43200, 86400)
rtn, str = rt.syslogwatch(PTN, 1, sleep_time)
if (rtn > 0) and string.match(str[1], LOG_PTN2) then
tmp, hostname = string.split(str[1], "=")
elseif (rtn > 0) and string.match(str[1], LOG_PTN1) then
rt.sleep(5)
end
end
EOF

ルーターの設定(VPNトンネル設定)

VPN(IPsec)の設定 ipsec ike local address 1 192.168.100.1
ipsec ike local address 2 192.168.100.1
Web GUI設定

設定の概要

以下の手順で設定を行います。

インターネット接続設定

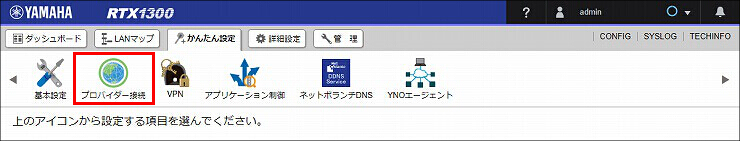

1.「プロバイダー接続」をクリックします。

図 説明画像

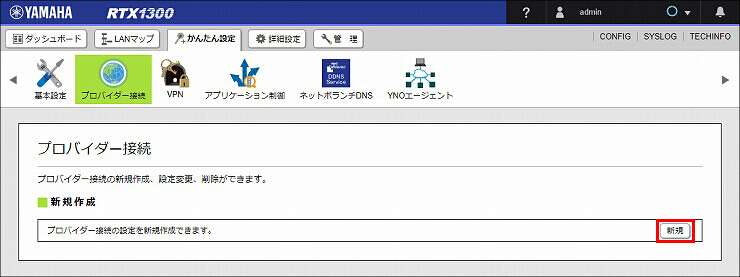

2.「新規」をクリックします。

図 説明画像

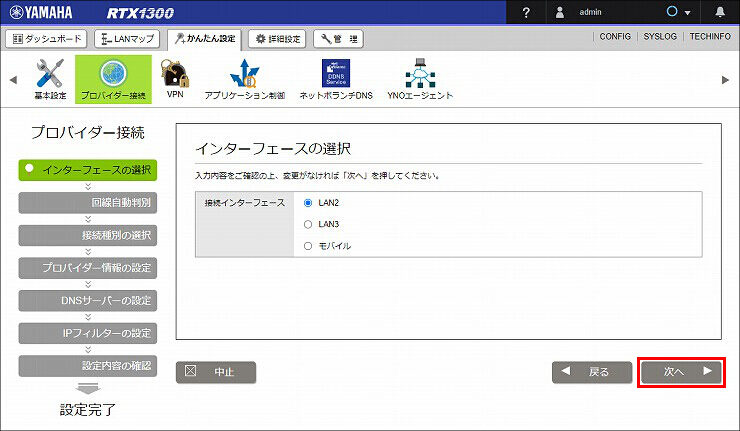

3.「LAN2」が選択されていることを確認して、「次へ」をクリックします。
   RTX830, NVR700Wの場合は、「WAN」が選択されていることを確認してください。

図 説明画像

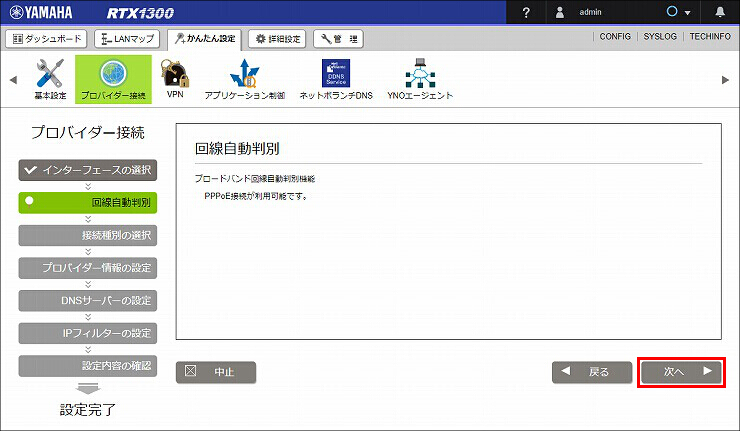

4. ブロードバンド回線自動判別の表示を確認して、「次へ」をクリックします。

図 説明画像

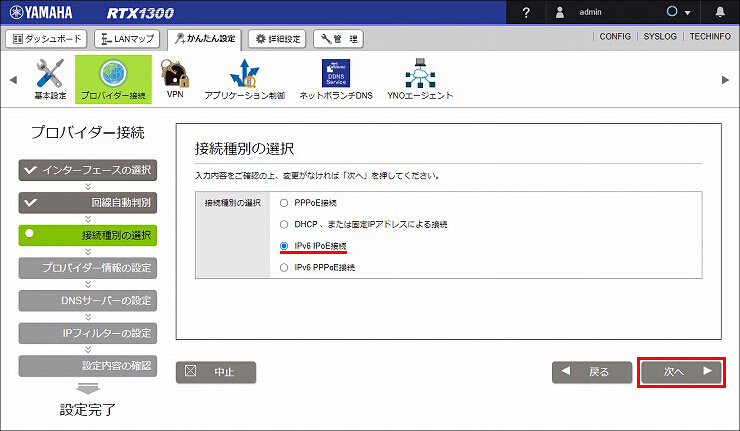

5.「IPv6 IPoE接続」を選択して、「次へ」をクリックします。

図 説明画像

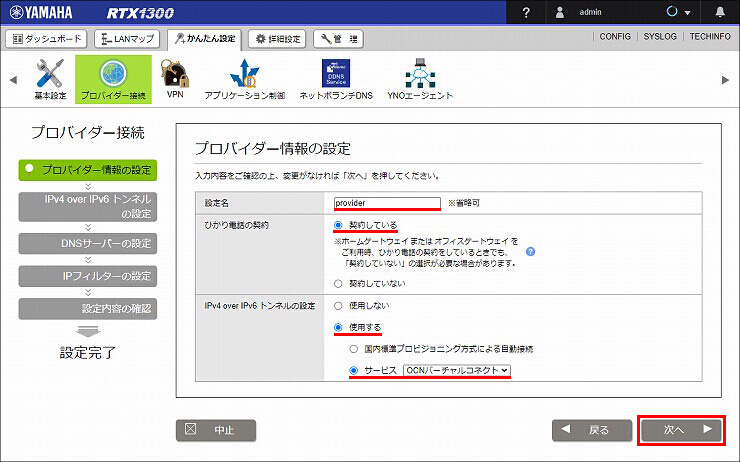

6. プロバイダー情報の設定をして、「次へ」をクリックします。

設定名 任意の設定名
ひかり電話の契約 契約している
※ご利用になる環境の契約に合わせて設定してください。
IPv4 over IPv6 トンネルの設定 使用する
   サービス > OCNバーチャルコネクト
図 説明画像

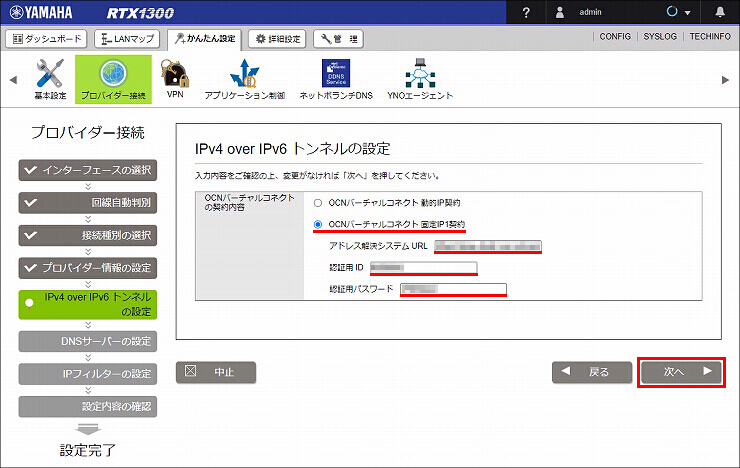

7. プロバイダーとの契約内容にしたがい、IPv4 over IPv6 トンネルの設定をして、「次へ」をクリックします。

OCNバーチャルコネクトの契約内容 OCNバーチャルコネクト 固定IP1契約
 アドレス解決システム URL プロバイダーから指定されたアドレス解決システム URL
 認証用 ID プロバイダーから指定されたアドレス解決システム認証用共通ID
 認証用パスワード プロバイダーから指定されたアドレス解決システム認証用共通パスワード
図 説明画像

8. DNSサーバーの設定を確認して、「次へ」をクリックします。

図 説明画像

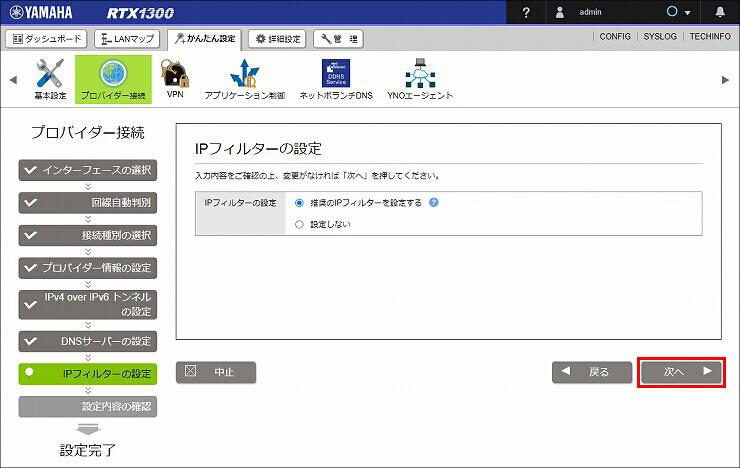

9. IPフィルターの設定をして、「次へ」をクリックします。

図 説明画像

10. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

図 説明画像

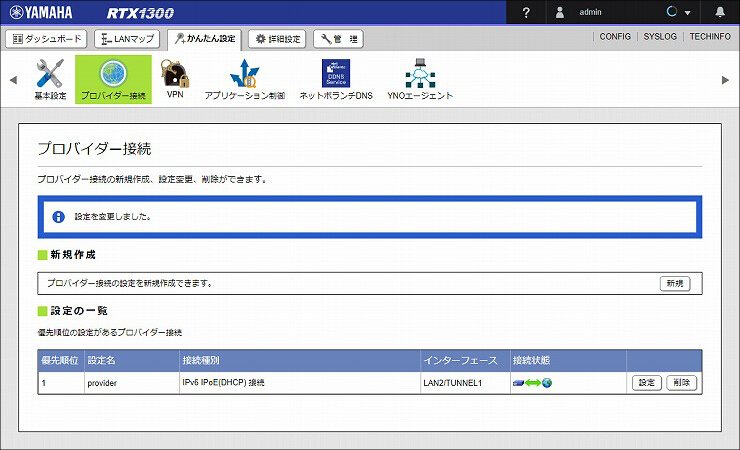

11. プロバイダー接続の設定が完了しました。

図 説明画像

クラウド接続の設定

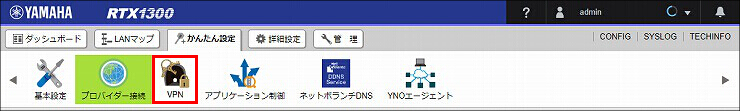

1.「VPN」をクリックします。

図 説明画像

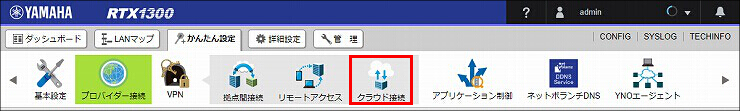

2.「クラウド接続」をクリックします。

図 説明画像

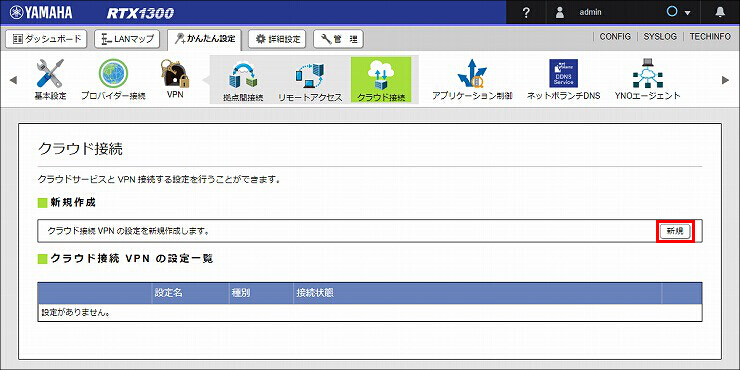

3.「新規」をクリックします。

図 説明画像

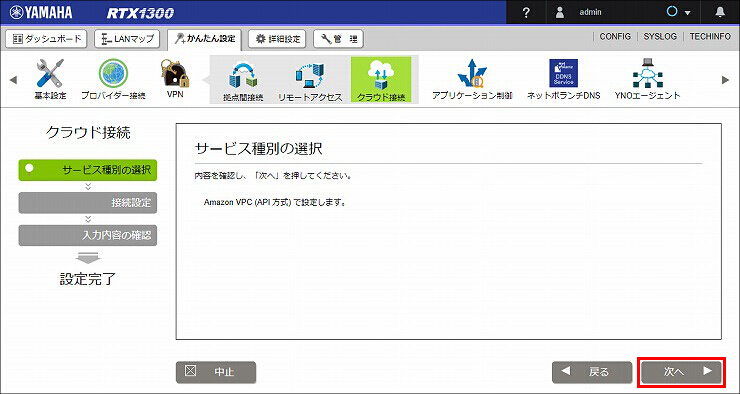

4. サービス種別を確認して、「次へ」をクリックします。

図 説明画像

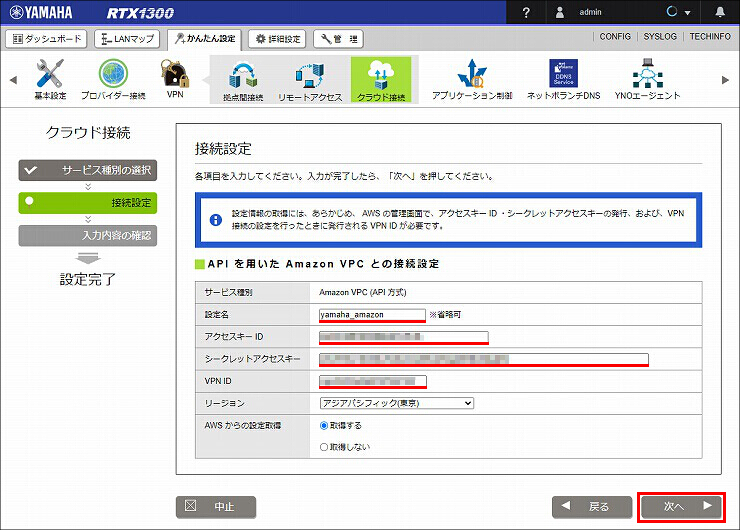

5. 接続設定をして、「次へ」をクリックします。

設定名 任意の設定名
アクセスキー ID AWSアクセスキー発行手順で発行したアクセスキーID
シークレットアクセスキー AWSアクセスキー発行手順で発行したシークレットアクセスキー
VPN ID Amazon VPCの仮想ネットワークの設定で確認したVPN ID
リージョン アジアパシフィック(東京)
AWSからの設定取得 取得する
図 説明画像

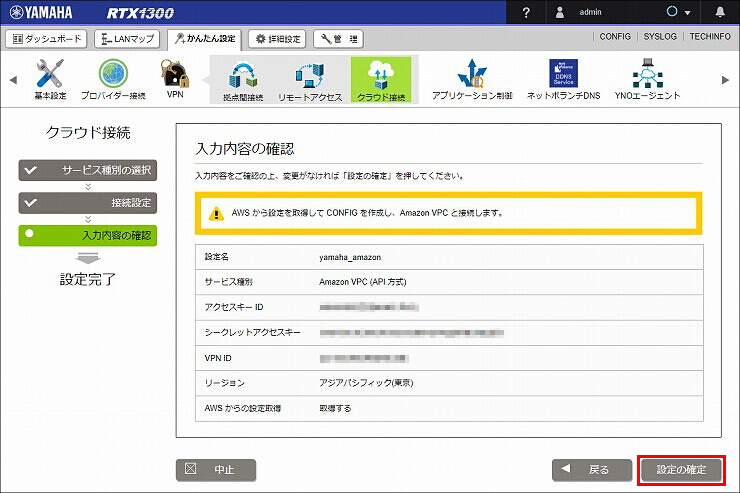

6. 入力内容を確認して問題がなければ、「設定の確定」をクリックします。

図 説明画像

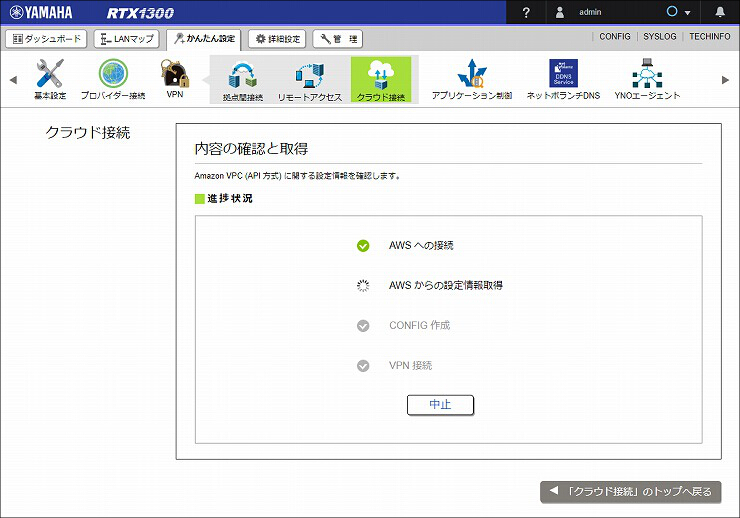

7. 内容の確認と取得が完了するまで、お待ちください。

図 説明画像

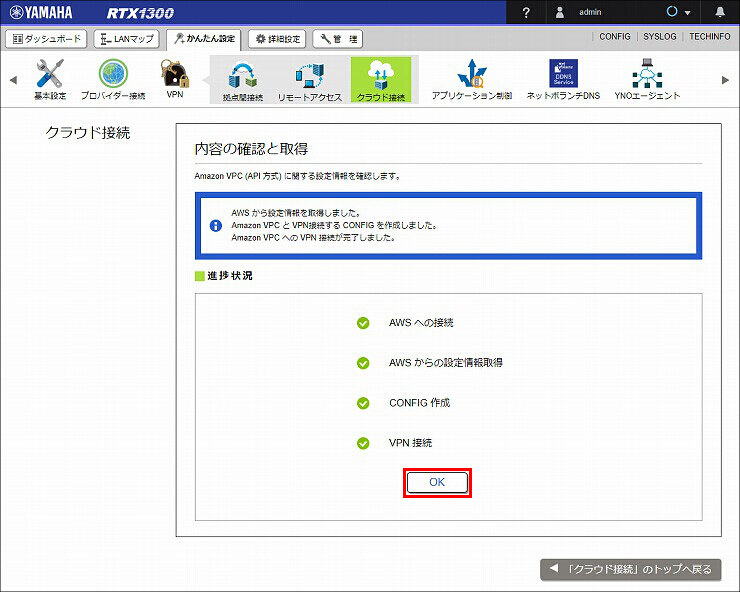

8. 内容の確認と取得が完了しました。「OK」をクリックします。

図 説明画像

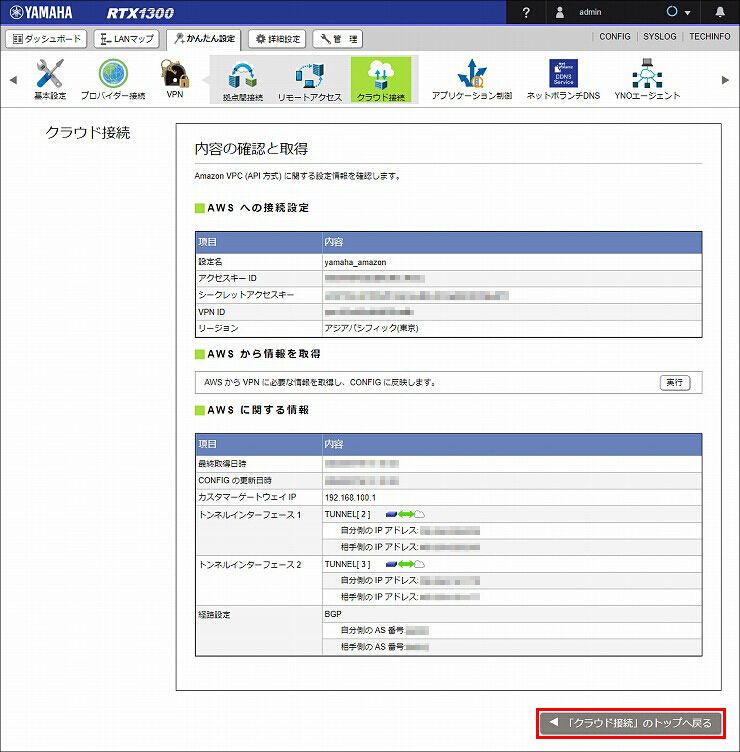

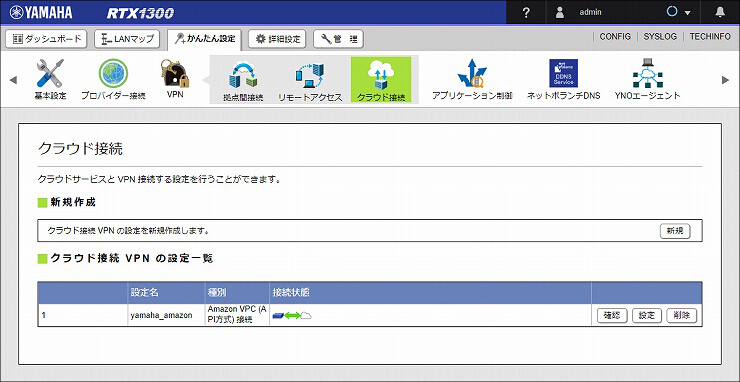

9. Amazon VPCに関する設定情報を確認して、「「クラウド接続」のトップへ戻る」をクリックします。

図 説明画像

10. Amazon VPCとの接続が完了しました。

図 説明画像

接続状態の確認

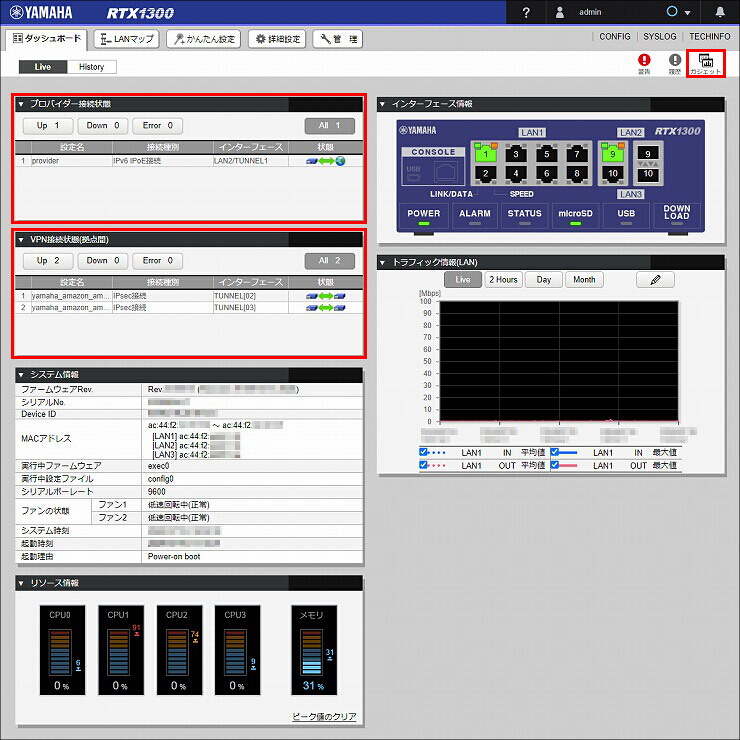

[ダッシュボード] - [ガジェット] で 以下を選択すると、接続状態が確認できます。

  • プロバイダー接続状態
  • VPN接続状態(拠点間)
図 説明画像

【ご注意】
本設定例は、設定の参考例を示したもので、動作を保証するものではございません。
ご利用いただく際には、十分に評価・検証を実施してください。
