PPTPを使用したVPN拠点間接続(3拠点) + リモートアクセス : Web GUI設定

管理番号:YMHRT-4119

PPTPトンネル機能の対応機種は、RTX1300RTX1220RTX1210RTX830RTX810NVR700WNVR510NVR500FWX120です。

図 PPTPを使用したVPN拠点間接続(3拠点) + リモートアクセス : Web GUI設定

インターネットVPN(PPTP)を使用して、拠点間を安全に接続する設定例です。
拠点1だけ、外出先からリモートアクセス接続ができる構成です。

拠点間は、ネットボランチDNSサービスから取得できるホストアドレスを使用して接続します。
リモートアクセス接続するPCやスマートデバイスは、PPTPに対応した機種をご使用ください。

光回線に接続するためには、別途ONUが必要です。
NVR700WとNVR510は、本体のONUポートに小型ONUを装着することで、光回線に接続できます。

本設定例では、以下の構成で説明します。

  • 拠点1 PPTPの設定
    - 拠点2との接続 : PPTPサーバー
    - 拠点3との接続 : PPTPサーバー
    - 外出先との接続: PPTPサーバー
  • 拠点2 PPTPの設定
    - 拠点1との接続 : PPTPクライアント
    - 拠点3との接続 : PPTPサーバー
  • 拠点3 PPTPの設定
    - 拠点1との接続 : PPTPクライアント
    - 拠点2との接続 : PPTPクライアント

本機能の対応機種のうち、設定例を掲載している機種は、以下のとおりです。

機種 掲載内容 備考
拠点1 RTX1300 RTX1220 RTX1210 RTX830 NVR700W NVR510 Web GUI設定例
拠点2 RTX1300 RTX1220 RTX1210 RTX830 NVR700W NVR510 Web GUI設定例
拠点3 RTX1300 RTX1220 RTX1210 RTX830 NVR700W NVR510 Web GUI設定例

拠点1 ルーター(1)の設定例

下記の設定(Config)を取り出すことができます。

設定の概要

以下の手順で設定を行います。

IPアドレス設定

1.ルーターの設定画面を開きます。

図 IPアドレス設定1

2.「かんたん設定」をクリックします。

図 IPアドレス設定2

3.「基本設定」をクリックします。

図 IPアドレス設定3

4.「LAN アドレス」をクリックします。

図 IPアドレス設定4

5.「設定」をクリックします。

図 IPアドレス設定5

6.「192.168.1.1」を入力して、「次へ」をクリックします。

図 IPアドレス設定6

7.入力内容を確認して問題がなければ、「設定の確定」をクリックします。
   パソコンのIPアドレスを再取得してください。

図 IPアドレス設定7

8.「変更後のIPアドレスでトップページにアクセスし直す。」をクリックします。

図 IPアドレス設定8

インターネット接続設定

1.「プロバイダー接続」をクリックします。

図 インターネット接続設定1

2.「新規」をクリックします。

図 インターネット接続設定2

3.「WAN」が選択されていることを確認して、「次へ」をクリックします。
   RTX1300、RTX1220、RTX1210の場合は、「LAN2」が選択されていることを確認してください。

図 インターネット接続設定3

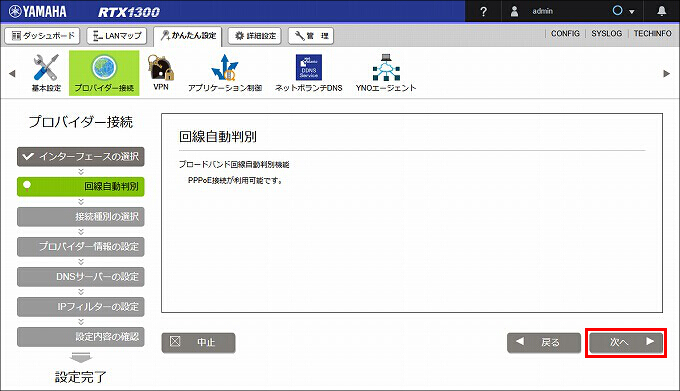

4.ブロードバンド回線自動判別の表示を確認して、「次へ」をクリックします。

図 インターネット接続設定4

5.「PPPoE 接続」が選択されていることを確認して、「次へ」をクリックします。

図 インターネット接続設定5

6.プロバイダーへの接続情報を入力して、「次へ」をクリックします。

設定名 任意の設定名
ユーザーID プロバイダーから指定された接続用のID
接続パスワード プロバイダーから指定された接続用のパスワード(または自分で変更したパスワード)
図 インターネット接続設定6

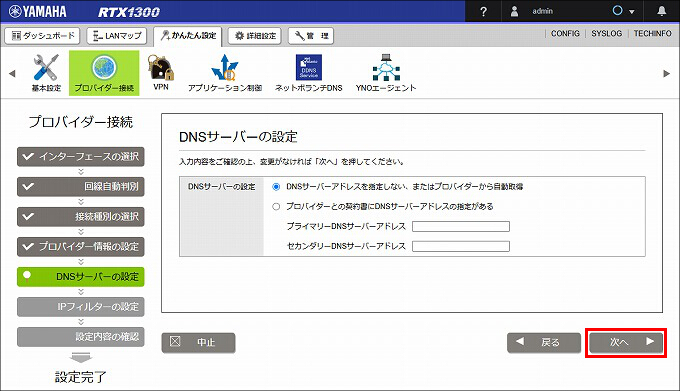

7.プロバイダーとの契約内容にしたがい、DNSサーバーアドレスの設定をして、「次へ」をクリックします。

図 インターネット接続設定7

8.フィルターの設定をして、「次へ」をクリックします。

図 インターネット接続設定8

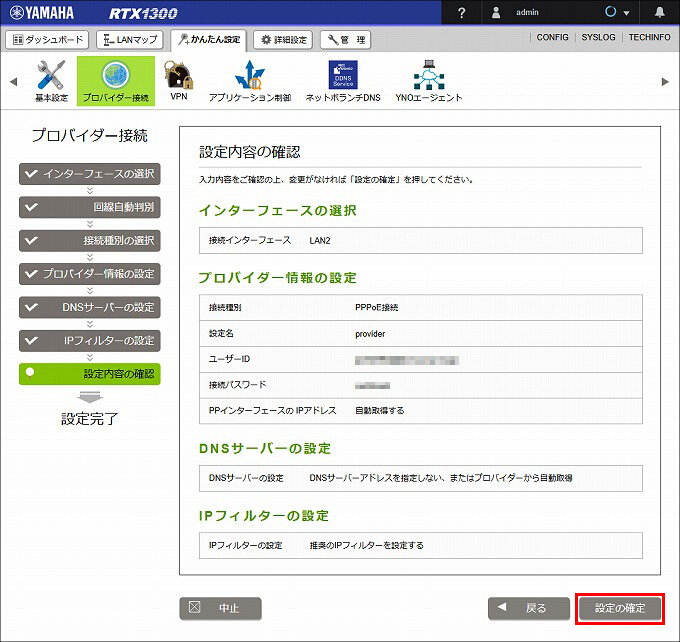

9.設定内容を確認して問題がなければ、「設定の確定」をクリックします。

図 インターネット接続設定9

10.プロバイダー接続の設定が完了しました。

図 インターネット接続設定10

ネットボランチDNSへの登録

1.「ネットボランチDNS」をクリックします。

図 ネットボランチDNSへの登録1

2.「設定」をクリックします。

図 ネットボランチDNSへの登録2

3.ホストアドレスの設定をして、「次へ」をクリックします。

インターフェース WAN/PP[01] (provider1)
※(  ) 内は、プロバイダー情報の設定画面で入力した「設定名」が表示されます。
ホスト名 拠点1のホスト名
図 ネットボランチDNSへの登録3

4.利用規約を確認して、同意できる場合は、「同意する」をクリックします。

図 ネットボランチDNSへの登録4

5.入力内容を確認して問題がなければ、「設定の確定」をクリックします。

図 ネットボランチDNSへの登録5

6.ネットボランチDNSの登録が完了しました。
  「ホスト名」は、他拠点の設定で使用しますので、控えておいてください。

図 ネットボランチDNSへの登録6

PPTPの設定(拠点間)

1.「VPN」をクリックします。

図 PPTPの設定(拠点間)1

2.「拠点間接続」をクリックします。

図 PPTPの設定(拠点間)2

3.まず、拠点1 ⇒ 拠点2 について、PPTPの設定をします。「新規」をクリックします。

図 PPTPの設定(拠点間)3

4.「PPTP」を選択して、「次へ」をクリックします。

図 PPTPの設定(拠点間)4

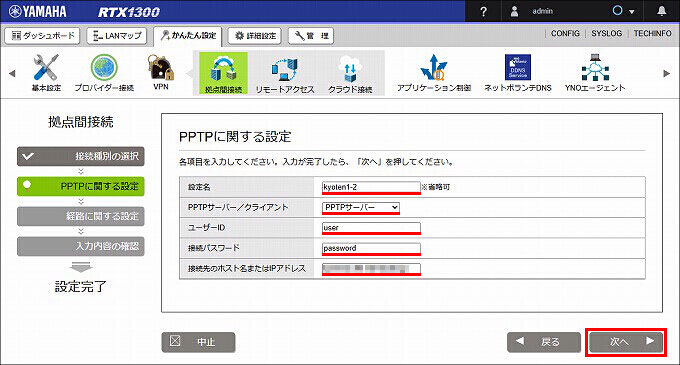

5.PPTPに関する設定をして、「次へ」をクリックします。

設定名 任意の設定名
PPTPサーバー/クライアント PPTPサーバー
ユーザーID 拠点1-2 PPTPのユーザーID
(双方の拠点で、同じユーザーIDを設定してください)
接続パスワード 拠点1-2 PPTPのパスワード
(双方の拠点で、同じパスワードを設定してください)
接続先のホスト名またはIPアドレス 拠点2のネットボランチDNSホストアドレス
図 PPTPの設定(拠点間)5

6.経路に関する設定をして、「次へ」をクリックします。

接続先のLAN側のアドレス 拠点2のLAN側ネットワークアドレス
図 PPTPの設定(拠点間)6

7.入力内容を確認して問題がなければ、「設定の確定」をクリックします。

図 PPTPの設定(拠点間)7

8.拠点1 ⇒ 拠点2 について、PPTPの設定が完了しました。

図 PPTPの設定(拠点間)8

9.続けて、拠点1 ⇒ 拠点3 について、PPTPの設定をします。設定手順は、PPTPの設定(拠点間) 手順3~7と同様です。
   設定が完了すると、以下のように表示されます。

図 PPTPの設定(拠点間)9

PPTPの設定(リモートアクセス)

1.「リモートアクセス」をクリックします。

図 PPTPの設定(リモートアクセス)1

2.「新規」をクリックします。

図 PPTPの設定(リモートアクセス)2

3.「PPTPを用いる」を選択して、「次へ」をクリックします。

図 PPTPの設定(リモートアクセス)3

4.ユーザーの登録をして、「次へ」をクリックします。

ユーザー名 拠点1-外出先 PPTPのユーザーID
(拠点1と外出先で、同じユーザーIDを設定してください)
パスワード 拠点1-外出先 PPTPのパスワード
(拠点1と外出先で、同じパスワードを設定してください)
図 PPTPの設定(リモートアクセス)4

5.入力内容を確認して問題がなければ、「設定の確定」をクリックします。

図 PPTPの設定(リモートアクセス)5

6.リモートアクセスVPNの設定が完了しました。

図 PPTPの設定(リモートアクセス)6

7.続けて、接続先に割り当てるIPアドレスを設定します。
   「管理」をクリックします。

図 PPTPの設定(リモートアクセス)7

8.「保守」をクリックします。

図 PPTPの設定(リモートアクセス)8

9.「コマンドの実行」をクリックします。

図 PPTPの設定(リモートアクセス)9

10.接続先に割り当てるIPアドレスプールを設定して、「実行」をクリックします。

      pp select anonymous
      ip pp remote address pool 192.168.200.100-192.168.200.101

図 PPTPの設定(リモートアクセス)10

11.コマンドの実行が成功しました。

図 PPTPの設定(リモートアクセス)11

拠点2 ルーター(2)の設定例

下記の設定(Config)を取り出すことができます。

設定は、拠点1と同様の手順で行ってください。
PPTPの設定(拠点間)で、拠点1 との接続設定は、"PPTPクライアント"を選択してください。
拠点3 との接続設定は、"PPTPサーバー"を選択してください。
拠点2 では、PPTPの設定(リモートアクセス)は、必要ありません。

拠点3 ルーター(3)の設定例

下記の設定(Config)を取り出すことができます。

設定は、拠点1と同様の手順で行ってください。

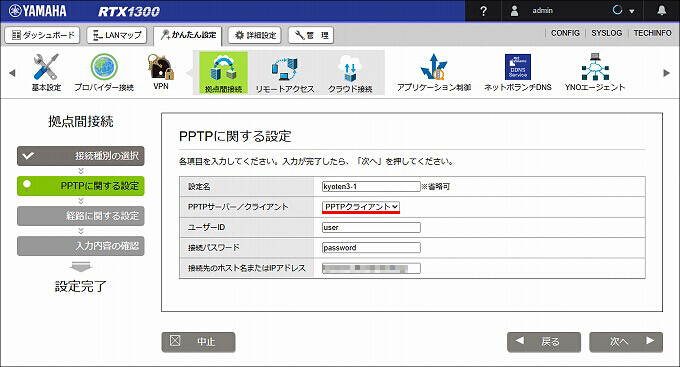

PPTPの設定(拠点間)で、拠点1 および 拠点2 との接続設定は、"PPTPクライアント"を選択してください。
拠点3 では、PPTPの設定(リモートアクセス)は、必要ありません。

接続状態の確認

[ダッシュボード] - [ガジェット] で 以下を選択すると、接続状態が確認できます。

  • プロバイダー接続状態
  • VPN接続状態(拠点間)
  • VPN接続状態(リモートアクセス)
図 接続状態の確認

【ご注意】
本設定例は、設定の参考例を示したもので、動作を保証するものではございません。
ご利用いただく際には、十分に評価・検証を実施してください。
