WAN回線障害時に備える（VRRPの 2つのグループで負荷を分散 + フレキシブルLAN/WANポートを使用） : コマンド設定

管理番号：YMHRT-27210
（最終更新日: 2024/12/25）

本設定例では、VRRPとフレキシブルLAN/WANポートを使用しています。

VRRPの対応機種は、RTX5000、RTX3510、RTX3500、RTX1300、RTX1220、RTX830、NVR700W、FWX120、vRX(VMware ESXi版)です。

フレキシブルLAN/WANポートの対応機種は、RTX1300です。

VRRP機能を利用して、バックアップを行う構成です。

本設定例では、2つのVRRP グループを設定し、以下のように運用します。

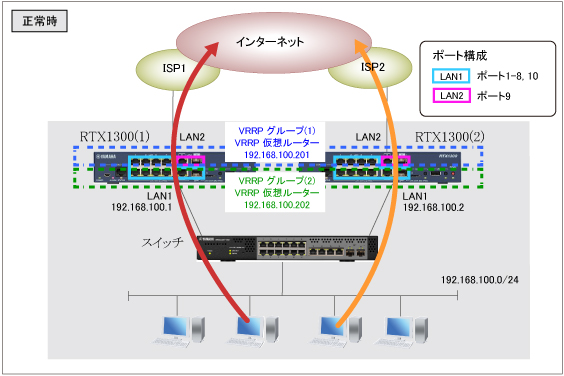

・正常時：異なるVRRP ルーターをマスタールーターに設定し、通信の負荷を分散

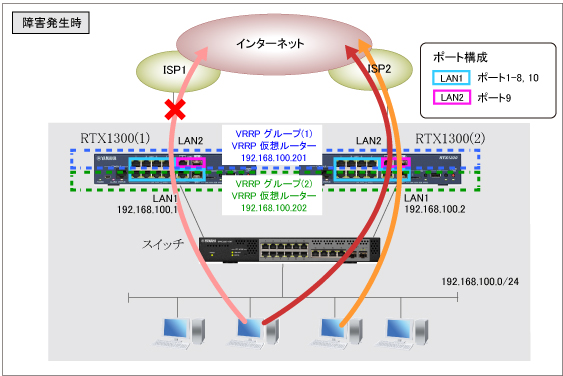

・障害発生時：すべての通信を、正常に稼働しているVRRP ルーターで継続

各VRRP グループの設定は、以下のとおりです。

	VRRP 仮想ルーターの IPアドレス	VRRP ルーター
	VRRP 仮想ルーターの IPアドレス	マスタールーター	バックアップルーター
VRRP グループ(1)	192.168.100.201	RTX1300(1)	RTX1300(2)
VRRP グループ(2)	192.168.100.202	RTX1300(2)	RTX1300(1)

また、フレキシブルLAN/WANポートを使用して、以下のようなポート構成にします。
・LAN1 ：ポート 1～8 、10
・LAN2 ：ポート 9

なお、以下の条件をクリアすることで、高速・大容量ネットワークを実現できます。
・ポート 9 に、10ギガビットのインターネット回線を接続
・ポート 10 に、10ギガビット対応スイッチを接続

技術情報：
VRRP/VRRPv3
フレキシブルLAN/WANポート

光回線に接続するためには、別途ONUが必要です。

本機能の対応機種のうち、設定例を掲載している機種は、以下のとおりです。

機種	掲載内容	備考
RTX1300(1)	ルーターの設定例
RTX1300(2)	ルーターの設定例

RTX1300(1) / RTX1300(2) ルーターの設定例

設定手順

次の手順で、ルーターを設定してください。

先に、フレキシブルLAN/WANポートの設定をします。

フレキシブルLAN/WANポートの設定	lan flexible-port lan1=1-8,10 lan2=9

指示に従って、設定を保存し、再起動します。
インターネットの接続設定をします。

※ご利用の環境に合わせて、設定してください。

IPoE IPv4 over IPv6 接続の場合

IPv4 接続の場合

高速回線（光ファイバー）を利用する

LANインターフェース、VRRP などの設定をします。

RTX1300(1) の設定例
RTX1300(2) の設定例

RTX1300(1) の設定例

先に、設定手順 1～3 を実施してください。

下記の設定（Config）を取り出すことができます。

LANインターフェースとVRRPの設定 (LAN1ポートを使用)	ip lan1 address 192.168.100.1/24 ip lan1 vrrp 1 192.168.100.201 priority=200 ip lan1 vrrp shutdown trigger 1 lan2 ip lan1 vrrp 2 192.168.100.202 priority=100 ip lan1 vrrp shutdown trigger 2 lan2
DHCPの設定	dhcp scope 1 192.168.100.11-192.168.100.100/24 dhcp scope 2 192.168.100.101-192.168.100.191/24 dhcp scope option 1 router=192.168.100.201 dns=192.168.100.201 dhcp scope option 2 router=192.168.100.202 dns=192.168.100.202

RTX1300(2) の設定例

先に、設定手順 1～3 を実施してください。

下記の設定（Config）を取り出すことができます。

LANインターフェースとVRRPの設定 (LAN1ポートを使用)	ip lan1 address 192.168.100.2/24 ip lan1 vrrp 1 192.168.100.201 priority=100 ip lan1 vrrp shutdown trigger 1 lan2 ip lan1 vrrp 2 192.168.100.202 priority=200 ip lan1 vrrp shutdown trigger 2 lan2

状態の確認

・「show status vrrp」コマンドで、VRRP の状態を確認します。
※ 以下は、RTX1300(1) の実行結果です。

[コンソール] (1)

# show status vrrp
 LAN1 ID:1  仮想IPアドレス: 192.168.100.201
  現在のマスター: 192.168.100.1 優先度: 200
      自分の状態: Master / 優先度: 200  Preempt  認証: NONE  タイマ: 1
 LAN1 ID:2  仮想IPアドレス: 192.168.100.202
  現在のマスター: 192.168.100.2 優先度: 200
      自分の状態: Backup / 優先度: 100  Preempt  認証: NONE  タイマ: 1
#

[解説]
2つのVRRP グループの状態を表示します。ID:1 が VRRP グループ(1)、ID:2 が VRRP グループ(2) の状態です。
VRRP グループ(1) で「自分の状態：Master」となっています。したがって、VRRP グループ(1) は、RTX1300(1) がマスタールーターであることが確認できます。
また、VRRP グループ(2) は「自分の状態：Backup」ですので、VRRP グループ(2) の方は、RTX1300(1) がバックアップルーターになっています。

コマンドの詳細は、VRRP の情報の表示をご覧ください。

【ご注意】
本設定例は、設定の参考例を示したもので、動作を保証するものではございません。
ご利用いただく際には、十分に評価・検証を実施してください。
