フレッツ・VPNワイド(端末型払い出し) + IPIPを使用したVPN拠点間接続(2拠点) + 内線VoIP : Web GUI設定

管理番号：YMHRT-3865
（最終更新日: 2023/7/12）

本設定例では、IPIPトンネル機能と内線VoIP機能を使用しています。

IPIPトンネル機能の対応機種は、RTX5000、RTX3510、RTX3500、RTX1210、RTX810、NVR700W、NVR510、NVR500、FWX120です。

内線VoIP機能の対応機種は、NVR700W、NVR510、NVR500です。

図フレッツ・VPNワイド(端末型払い出し) + IPIPを使用したVPN拠点間接続(2拠点) + 内線VoIP : Web GUI設定

フレッツ・VPNワイドの端末型払い出しサービスを利用して、拠点間を接続する構成です。
拠点間の通信および内線VoIPは、拠点間のIPIPトンネルを通します。

本設定例は、フレッツ・VPNワイドより、以下の固定IPアドレスが割り当てられる前提で説明します。
・拠点1：172.16.1.1
・拠点2：172.16.2.1

光回線に接続するためには、別途ONUが必要です。
NVR700WとNVR510は、本体のONUポートに小型ONUを装着することで、光回線に接続できます。

本機能の対応機種のうち、設定例を掲載している機種は、以下のとおりです。

	機種	掲載内容	備考
拠点1	NVR700W NVR510	Web GUI設定例
拠点2	NVR700W NVR510	Web GUI設定例

拠点1 ルーター(1)の設定例

下記の設定（Config）を取り出すことができます。

設定の概要

以下の手順で設定を行います。

IPアドレス設定：各拠点のIPアドレスが重複しないように、LAN側のIPアドレスを変更します。
フレッツ・VPNワイド接続設定：WAN側インターフェース「WAN」で、フレッツ・VPNワイド接続の設定をします。
IPIPの設定：接続種別「IPIP」で、VPN接続の設定をします。
SIP電話帳の設定：内線VoIP先の情報を設定します。

IPアドレス設定

1.ルーターの設定画面を開きます。

2.「かんたん設定」をクリックします。

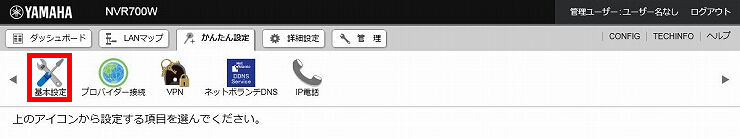

3.「基本設定」をクリックします。

4.「LAN アドレス」をクリックします。

5.「設定」をクリックします。

6.「192.168.1.1」を入力して、「次へ」をクリックします。

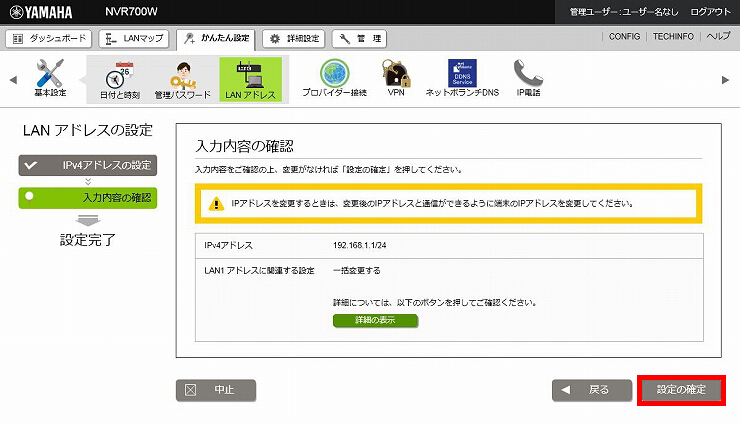

7.入力内容を確認して問題がなければ、「設定の確定」をクリックします。
パソコンのIPアドレスを再取得してください。

8.「変更後のIPアドレスでトップページにアクセスし直す。」をクリックします。

フレッツ・VPNワイド接続設定

1.「プロバイダー接続」をクリックします。

2.「新規」をクリックします。

3.「WAN」が選択されていることを確認して、「次へ」をクリックします。
RTX1210の場合は、「LAN2」が選択されていることを確認してください。

4.ブロードバンド回線自動判別の表示を確認して、「次へ」をクリックします。

5.「PPPoE 接続」が選択されていることを確認して、「次へ」をクリックします。

6.フレッツ・VPNワイドへの接続情報を入力して、「次へ」をクリックします。

設定名	任意の設定名
ユーザーID	フレッツ・VPNワイドに接続するID
接続パスワード	フレッツ・VPNワイドに接続するパスワード（または自分で変更したパスワード）

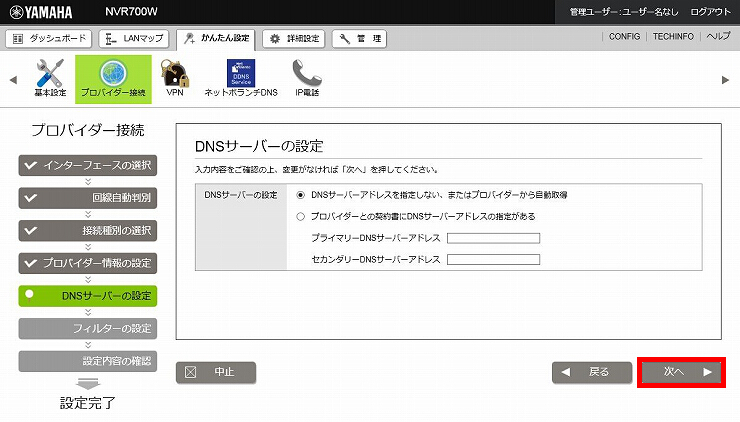

7.契約内容に従い、DNSサーバーアドレスの設定をして、「次へ」をクリックします。

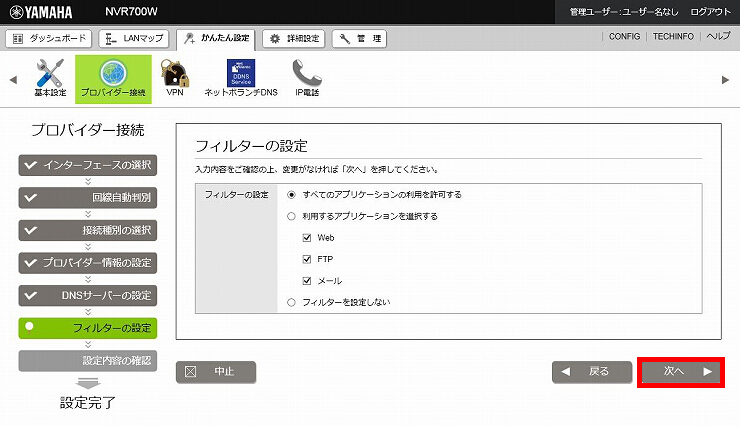

8.フィルターの設定をして、「次へ」をクリックします。

9.設定内容を確認して問題がなければ、「設定の確定」をクリックします。

10.フレッツ・VPNワイド接続の設定が完了しました。

IPIPの設定

1.「VPN」をクリックします。

2.「拠点間接続」をクリックします。

3.「新規」をクリックします。

4.「IPIP」を選択して、「次へ」をクリックします。

5.IPIPに関する設定をして、「次へ」をクリックします。

設定名	任意の設定名
接続先のIPアドレス	172.16.2.1 (拠点2に割り当てられたIPアドレス)
IPIPトンネルを使用するインターフェースの設定	指定する
IPIPトンネルを使用するインターフェースの設定 > インターフェース	WAN/PP[01]

6.経路に関する設定をして、「次へ」をクリックします。

接続先のLAN側のアドレス	拠点2のLAN側ネットワークアドレス

7.入力内容を確認して問題がなければ、「設定の確定」をクリックします。

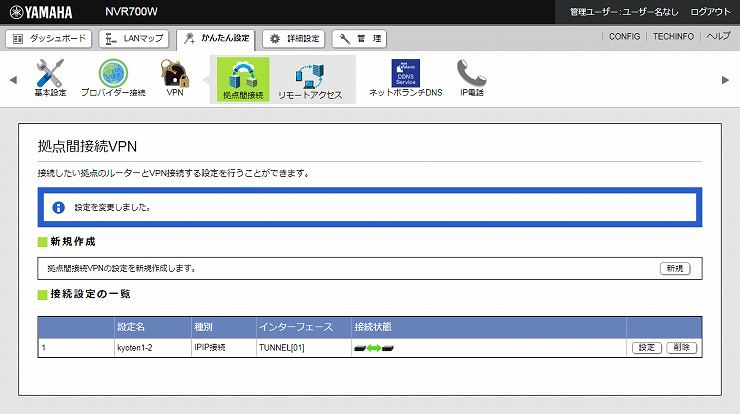

8.IPIPの設定が完了しました。

SIP電話帳の設定

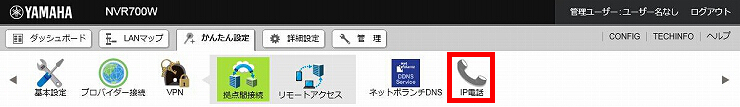

1.「IP電話」をクリックします。

2.メニューバーを右方向にスクロールします。

3.「SIP電話帳」をクリックします。

4.「設定ウィザード」の「設定」をクリックします。

5.「SIPユーザー名(自分側)」を入力して、「次へ」をクリックします。

6.「プレフィックス」を入力して、「次へ」をクリックします。
本設定例では、プレフィックスの変更は行いません。

7.SIP電話番号の設定をして、「次へ」をクリックします。

宛先	通話対象の名称
電話番号	通話対象の電話番号
SIPアドレス	相手側のSIPアドレス (相手先のSIPユーザー名とホストアドレスを「@」で区切って入力してください)

8.入力内容を確認して問題がなければ、「設定の確定」をクリックします。

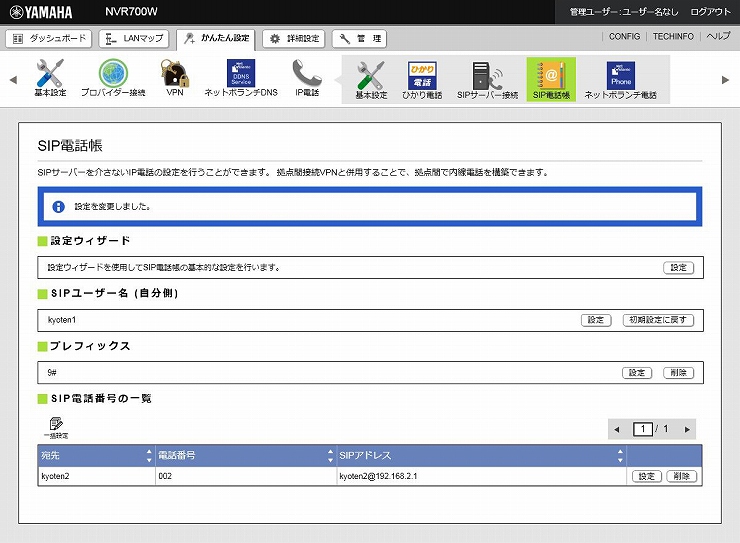

9.SIP電話帳の設定が完了しました。

拠点2 ルーター(2)の設定例

下記の設定（Config）を取り出すことができます。

拠点1と同様の手順で行ってください。

接続状態の確認

[ダッシュボード] - [ガジェット] で以下を選択すると、接続状態が確認できます。

プロバイダー接続状態
VPN接続状態(拠点間)
通話履歴

【ご注意】
本設定例は、設定の参考例を示したもので、動作を保証するものではございません。
ご利用いただく際には、十分に評価・検証を実施してください。
