L2TP/IPsecを使用したリモートアクセス (IPoE 固定IP1契約(OCNバーチャルコネクトを利用)) : Web GUI設定

管理番号:YMHRT-27004 
(最終更新日: 2024/5/13)

本設定例では、リモートアクセスVPN機能とOCNバーチャルコネクト機能を使用しています。
また、外出先PC からリモートアクセスするために、YMS-VPN8ソフトウェアライセンス版を使用します。

リモートアクセスVPN機能の対応機種は、RTX5000(Rev.14.00.12以降)、RTX3510RTX3500(Rev.14.00.12以降)、RTX1300RTX1220RTX1210RTX830NVR700WNVR510(Rev.15.01.03以降)、NVR500(Rev.11.00.38以降)、FWX120(Rev.11.03.08以降)、vRXです。

OCNバーチャルコネクト(IPoE 固定IP1契約 L2TP/IPsec)の対応機種は、RTX5000(Rev.14.00.32以降)、RTX3510RTX3500(Rev.14.00.32以降)、RTX1300RTX1220(Rev.15.04.03以降)、RTX1210(Rev.14.01.40以降)、RTX830(Rev.15.02.20以降)、NVR700W(Rev.15.00.22以降)、NVR510(Rev.15.01.21以降)です。

YMS-VPN8ソフトウェアライセンス版の対応機種は、RTX5000(Rev.14.00.12以降)、RTX3510RTX3500(Rev.14.00.12以降)、RTX1300RTX1220RTX1210RTX830NVR700WNVR510(Rev.15.01.03以降)、NVR500(Rev.11.00.38以降)、FWX120(Rev.11.03.08以降)、vRXです。

構成図

外出先から社内ネットワークへ、L2TP/IPsec によるVPN接続をする設定例です。
安全なリモートアクセス環境を構築するために、外出先PCには、YMS-VPN8ソフトウェアライセンス版 をインストールします。

ここでは、本社の環境(ルーターの設定)が以下であるものとして説明します。

  • インターネット接続方式:IPoE 固定IP1契約 (OCNバーチャルコネクトを利用) (*1)
  • ひかり電話:契約あり (*2)
  • L2TPクライアント情報
    • L2TPクライアント情報 (クライアントA)
       - IPアドレス : 不定
       - IPsec事前共有鍵 : (事前共有鍵) (*3)
       - PPP認証のユーザー名 : (PPPユーザー名1)
       - PPP認証のパスワード : (PPPパスワード1)
    • L2TPクライアント情報 (クライアントB)
       - IPアドレス : 不定
       - IPsec事前共有鍵 : (事前共有鍵) (*3)
       - PPP認証のユーザー名 : (PPPユーザー名2)
       - PPP認証のパスワード : (PPPパスワード2)
    • L2TPクライアント情報 (クライアントC)
       - IPアドレス : 不定
       - IPsec事前共有鍵 : (事前共有鍵) (*3)
       - PPP認証のユーザー名 : (PPPユーザー名3)
       - PPP認証のパスワード : (PPPパスワード3)
  • L2TPクライアントへ配布するIPアドレス範囲 : 192.168.100.2-192.168.100.191/24(DHCP)

(*1) 本ページは、ONU配下にルーターを配置した場合の設定例です。ホームゲートウェイをご利用の場合、OCNバーチャルコネクト対応機能をご確認ください。
(*2) ひかり電話を契約している場合(DHCPv6-PD)と、ひかり電話を契約していない場合(RA)とで設定が異なります。事前にひかり電話の契約をご確認ください。
(*3) アドレス不定の複数のL2TPクライアントから接続を受け付ける場合、IPsec事前共有鍵は統一する必要があります。

(※)「OCNバーチャルコネクト」は、NTTコミュニケーションズ株式会社の登録商標(または商標)です。

光回線に接続するためには、別途ONUが必要です。
NVR700WとNVR510は、本体のONUポートに小型ONUを装着することで、光回線に接続できます。

本機能の対応機種のうち、設定例を掲載している機種は、以下のとおりです。

機種 掲載内容 備考
本社 RTX1300 RTX1220(Rev.15.04.03以降) RTX1210(Rev.14.01.40以降) RTX830(Rev.15.02.20以降) NVR700W(Rev.15.00.22以降) NVR510(Rev.15.01.21以降) Web GUI設定例
外出先 PC (YMS-VPN8ソフトウェアライセンス版) L2TPクライアント
スマートフォン (iPhone, Android)

設定例

本社 ルーター

※ネットワーク機器を安全にお使いいただくために、定期的な管理パスワードの変更を推奨します。

設定の概要

以下の手順で設定を行います。

インターネット接続設定

1. ルーターの設定画面を開きます。

図 説明画像

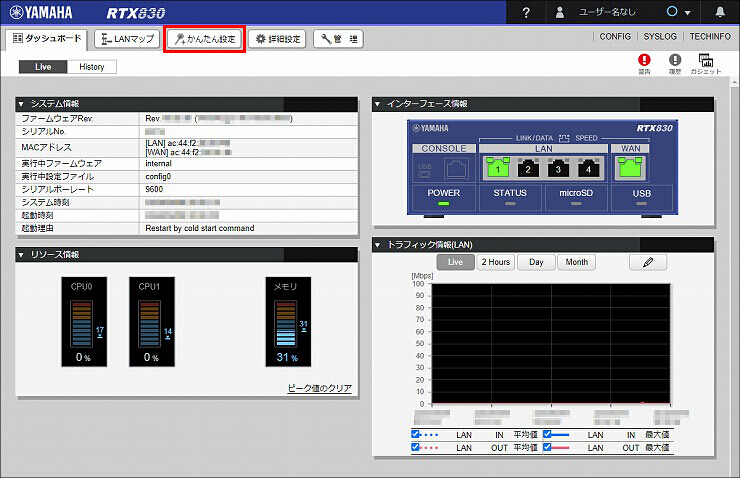

2.「かんたん設定」をクリックします。

図 説明画像

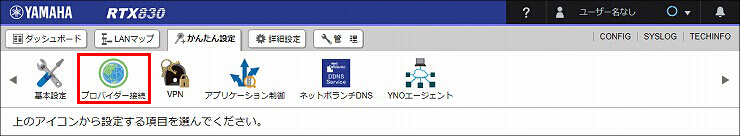

3.「プロバイダー接続」をクリックします。

図 説明画像

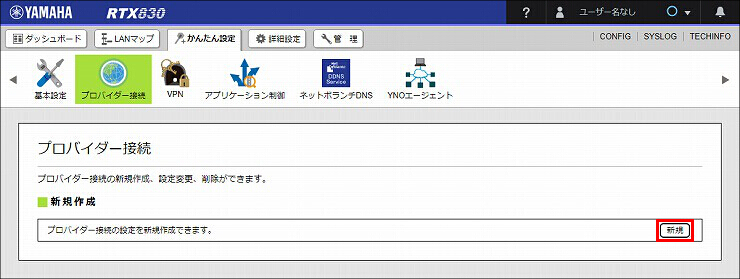

4.「新規」をクリックします。

図 説明画像

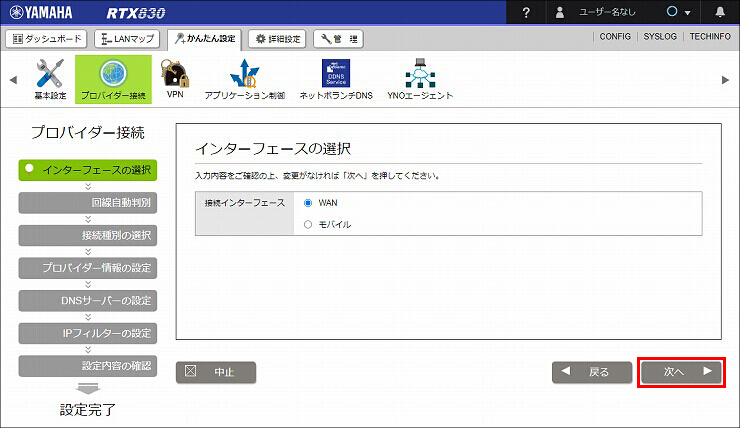

5. WANインターフェースを選択して、「次へ」をクリックします。

図 説明画像

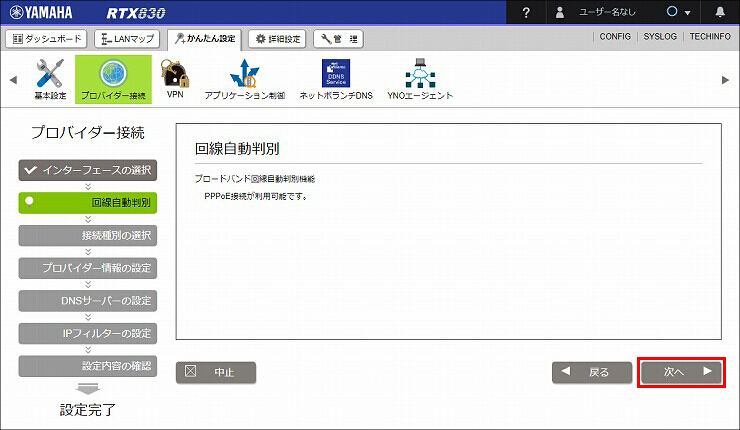

6. 回線自動判別を確認して、「次へ」をクリックします。

図 説明画像

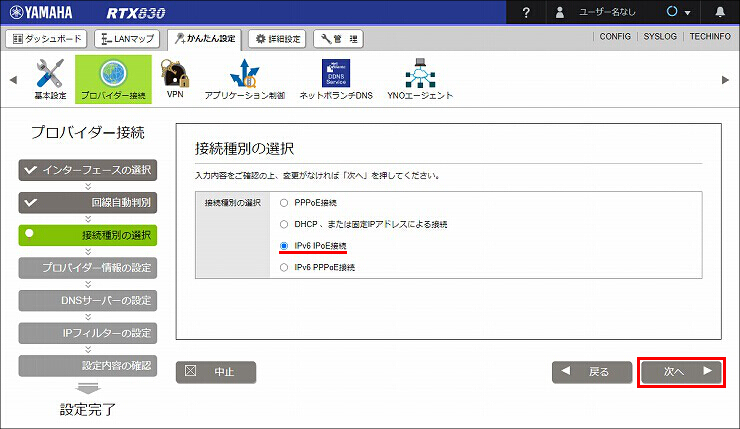

7. 接続種別の選択で、「IPv6 IPoE接続」を選択して、「次へ」をクリックします。

図 説明画像

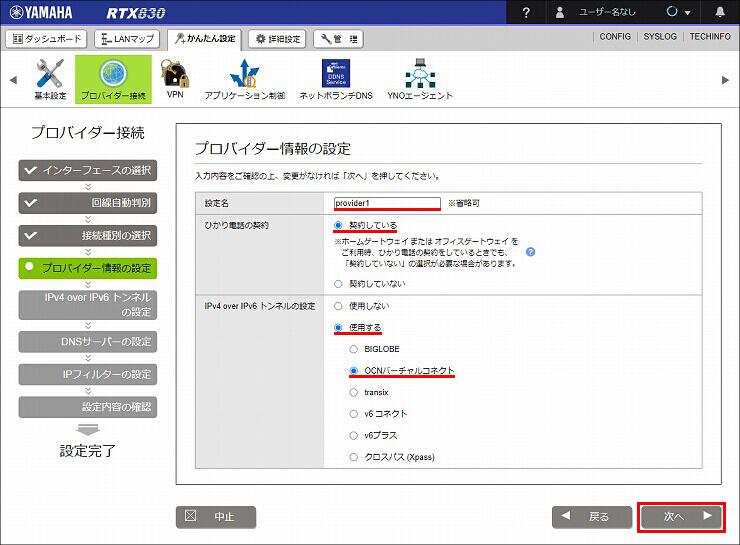

8. プロバイダー情報の設定をして、「次へ」をクリックします。

設定名 任意の設定名
ひかり電話の契約 契約している
※ご利用になる環境の契約に合わせて設定してください。
IPv4 over IPv6 トンネルの設定 使用する
   OCNバーチャルコネクト
図 説明画像

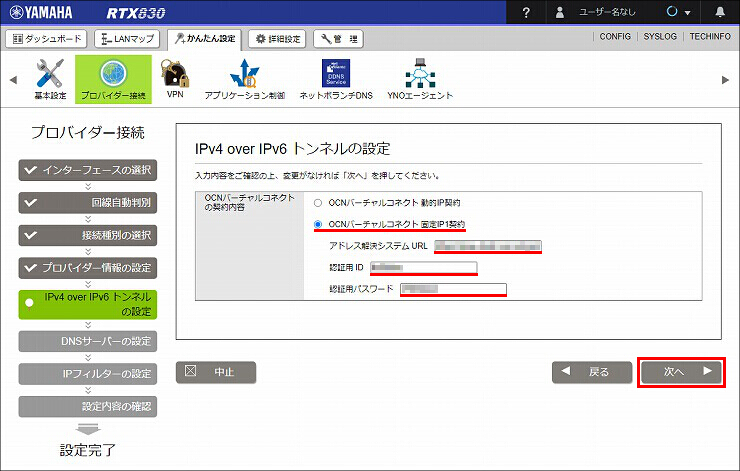

9. プロバイダーとの契約内容にしたがい、IPv4 over IPv6 トンネルの設定をして、「次へ」をクリックします。

OCNバーチャルコネクトの契約内容 OCNバーチャルコネクト 固定IP1契約
 アドレス解決システム URL プロバイダーから指定されたアドレス解決システム URL
 認証用 ID プロバイダーから指定されたアドレス解決システム認証用共通ID
 認証用パスワード プロバイダーから指定されたアドレス解決システム認証用共通パスワード
図 説明画像

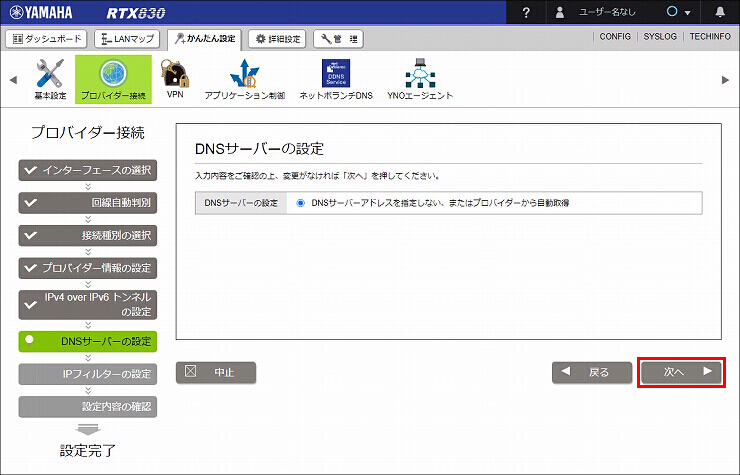

10. DNSサーバーの設定を確認して、「次へ」をクリックします。

図 説明画像

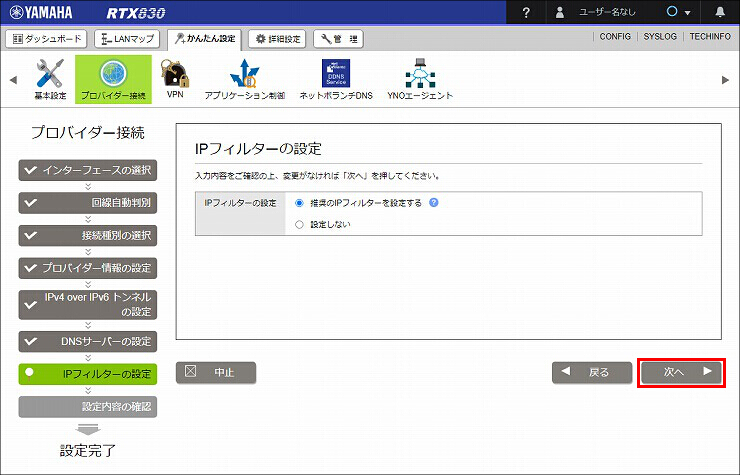

11. IPフィルターの設定をして、「次へ」をクリックします。

図 説明画像

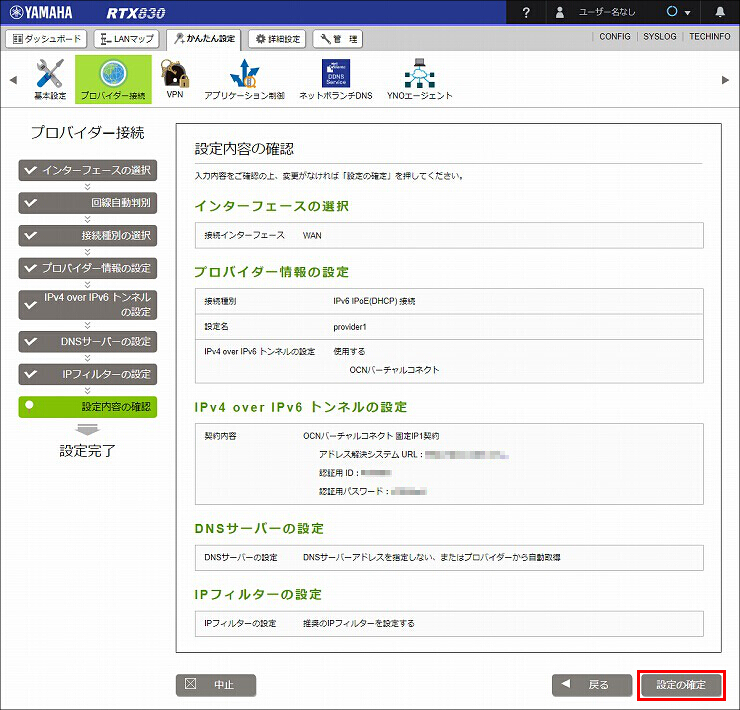

12. 表示された設定内容が、プロバイダーから送付された設定資料と合っているかどうか確認します。問題がなければ、「設定の確定」をクリックします。

図 説明画像

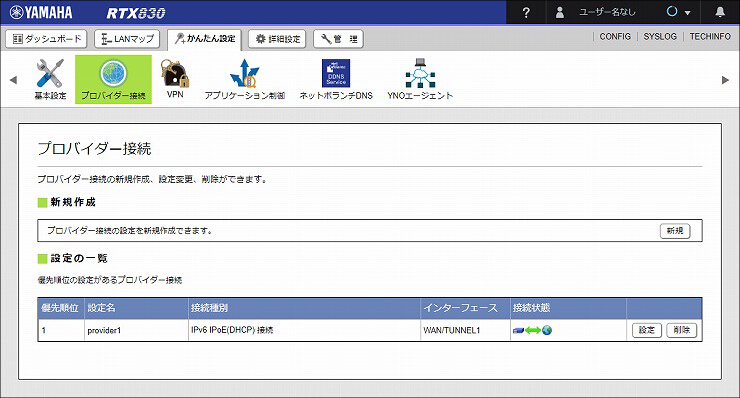

13. プロバイダー接続の設定が完了しました。

図 説明画像

L2TP/IPsec の設定

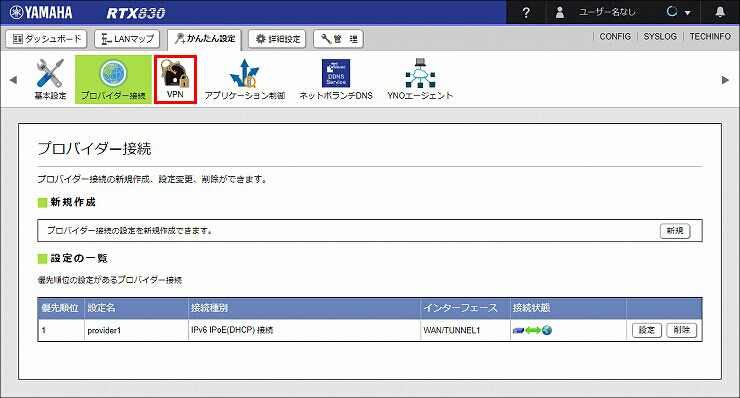

1.「VPN」をクリックします。

図 説明画像

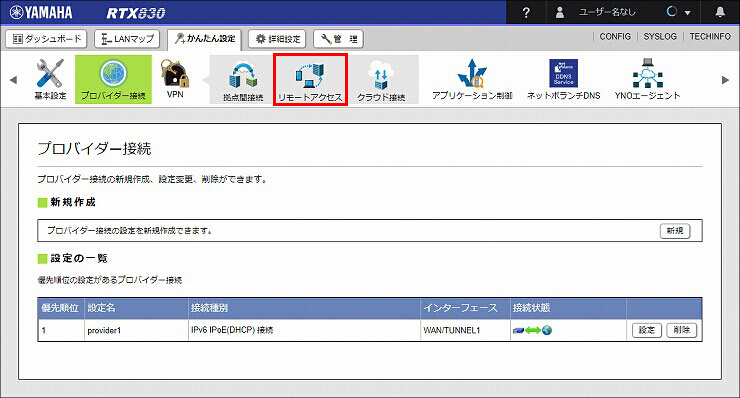

2.「リモートアクセス」をクリックします。

図 説明画像

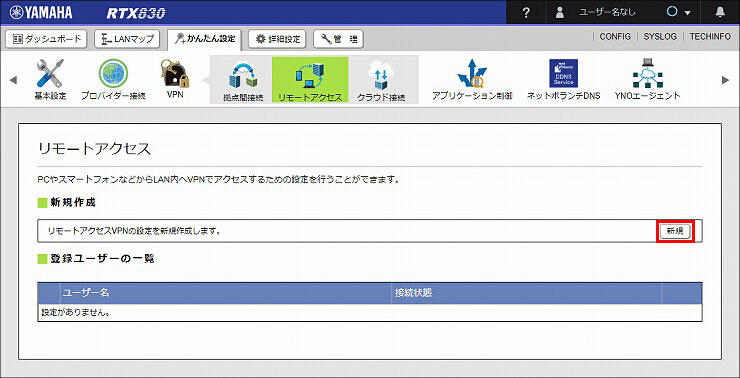

3.「新規」をクリックします。

図 説明画像

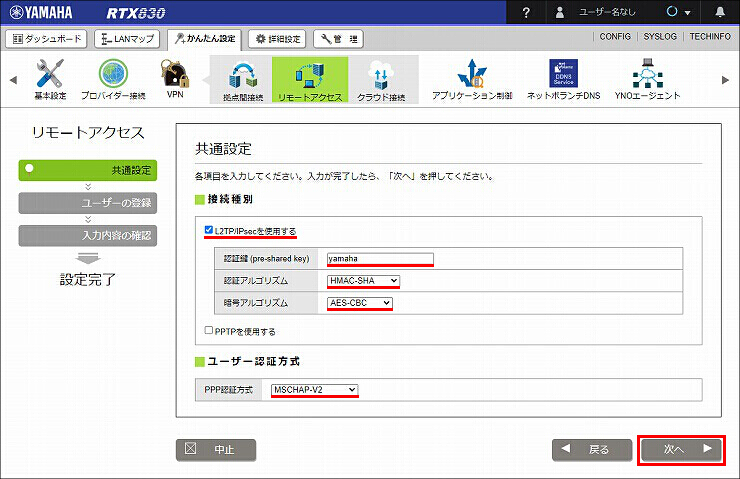

4. 共通設定に必要事項を入力します。入力が完了したら、「次へ」をクリックします。

接続種別 L2TP/IPsecを使用する にチェックを入れる
 認証鍵(pre-shared key) L2TPクライアントと共通の事前共有鍵
 認証アルゴリズム HMAC-SHA
 暗号アルゴリズム AES-CBC
ユーザー認証方式 > PPP認証方式 MSCHAP-V2
図 説明画像

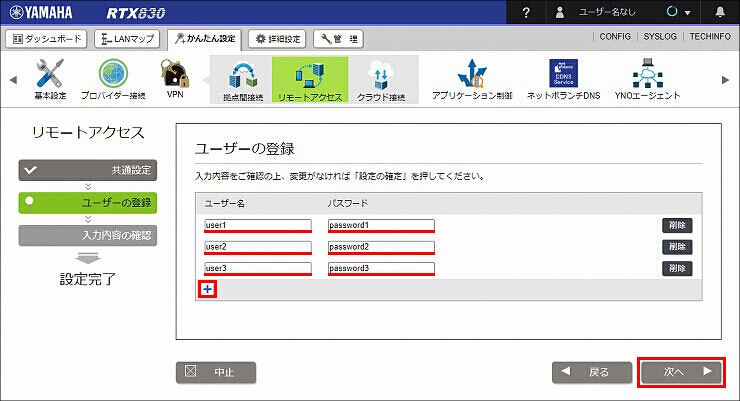

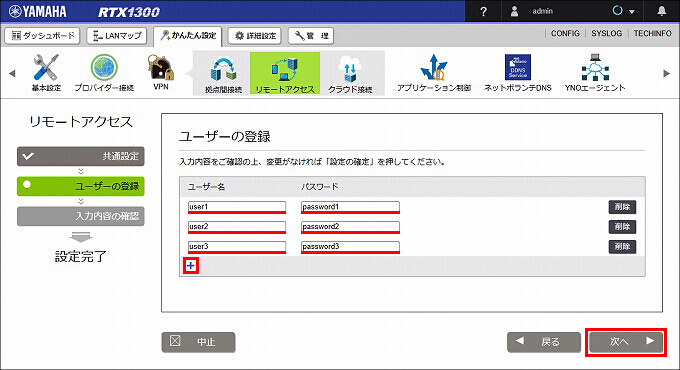

5. クライアントA、B、Cのユーザー登録をします。登録するユーザーを増やす場合は、「+」をクリックしてください。

ユーザー名、パスワード PPPユーザー名1、PPPパスワード1
ユーザー名、パスワード PPPユーザー名2、PPPパスワード2
ユーザー名、パスワード PPPユーザー名3、PPPパスワード3

※L2TPクライアントで使用するユーザー名、パスワードになります

図 説明画像

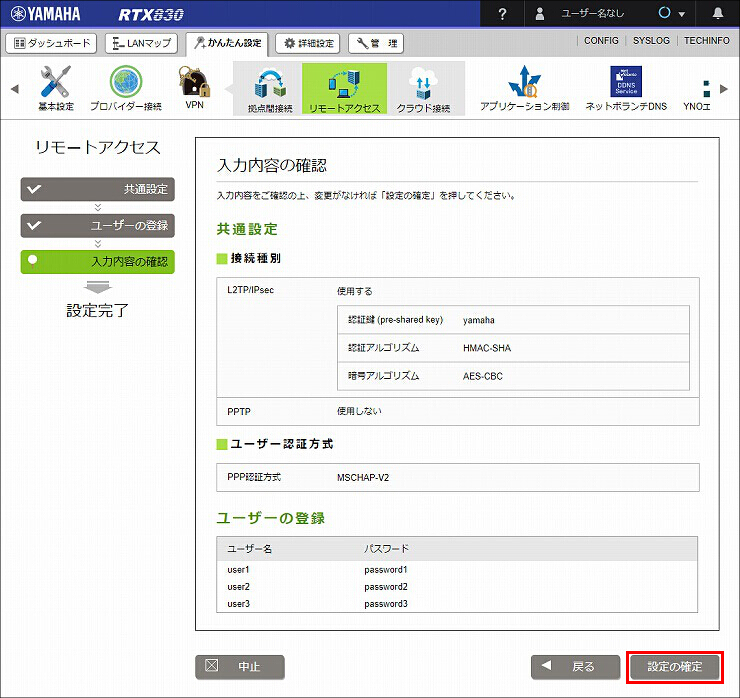

6. 入力内容を確認して問題がなければ、「設定の確定」をクリックします。

図 説明画像

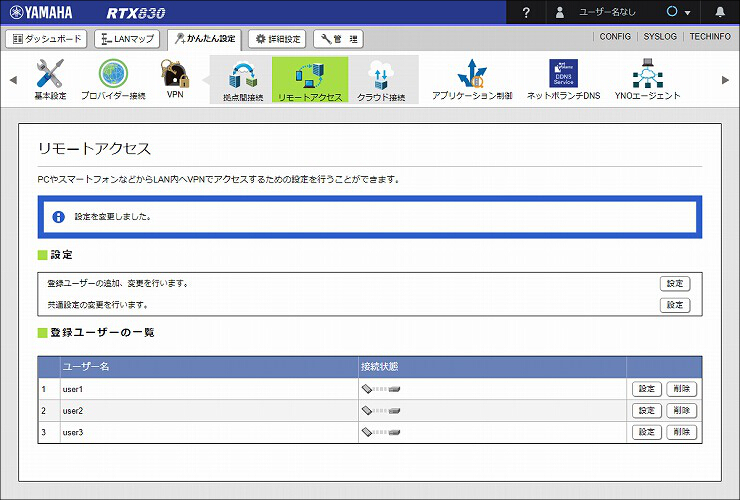

7. L2TP/IPsec の設定が完了しました。

図 説明画像
外出先 L2TPクライアント

PC

YMS-VPN8ソフトウェアライセンス版を使用して、L2TP/IPsec によるVPN接続を行います。
接続設定を開いて、以下の設定を行ってください。

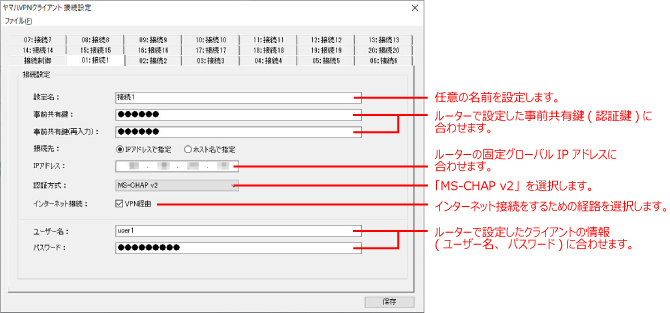

[YMS-VPN8ソフトウェアライセンス版の設定]

ヤマハVPNクライアント 接続設定画面
設定名 任意の名前を設定します。
事前共有鍵 L2TP/IPsec の設定「手順4」で設定した認証鍵に合わせます。
IPアドレス ルーターの固定グローバルIPアドレスに合わせます。
認証方式 「MS-CHAP v2」を選択します。
インターネット接続 経路を選択します。
  チェックON : VPN経由で接続
  チェックOFF : 直接接続
ユーザー名、パスワード L2TP/IPsec の設定「手順5」で設定したユーザー名、パスワードに合わせます。

スマートフォン

スマートフォンからリモートアクセスする方法は、以下のページをご覧ください。

接続状態の確認

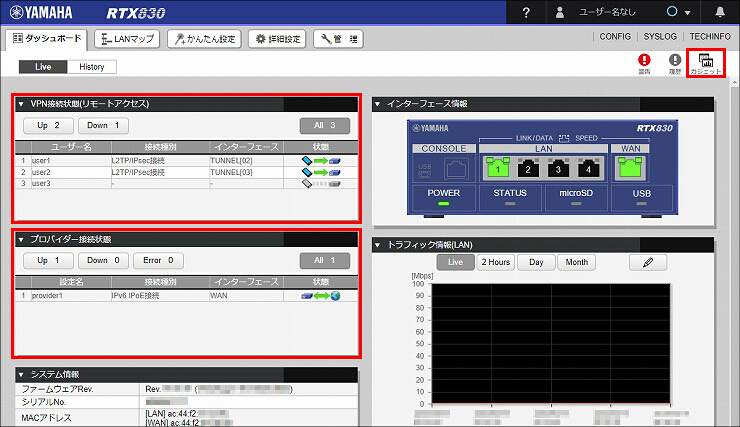

[ダッシュボード] - [ガジェット] で 以下を選択すると、接続状態が確認できます。

  • プロバイダー接続状態
  • VPN接続状態(リモートアクセス)
図 説明画像

【ご注意】
本設定例は、設定の参考例を示したもので、動作を保証するものではございません。
ご利用いただく際には、十分に評価・検証を実施してください。
