IPsecを使用したVPN拠点間接続(3拠点) : RTX810 Web GUI設定

本設定例は、以下の機種に対応しています。

対応機種: RTX810

優しく安全なVPNを実現

より高速で安全なVPNを構築したい方へおすすめのソリューションです。IPsecでより安全度の高いネットワークを構築できます。またWeb GUI画面による設定など「使いやすさ」「わかりやすさ」を追求しています。

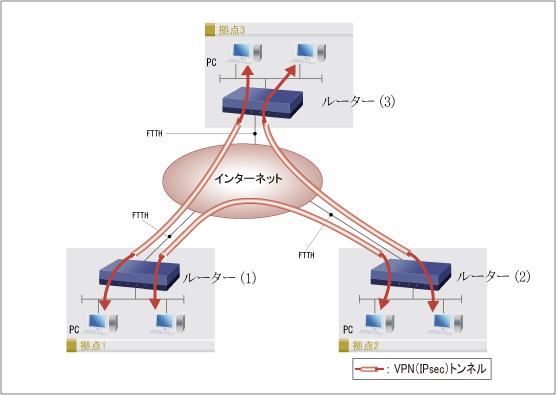

3つのオフィス間でつながる時の構成図

「使いやすさ」「わかりやすさ」を追求ーRTX810

一般的に難しいとされるIPsecによるVPN設定もWeb GUI画面を使って利用できます。また指定したネットワークの経路の状態を製品前面の「STATUSランプ」で確認できるほか、機能拡張を実現するファームウェアの更新を製品前面の「DOWNLOADボタン」を利用し、更新手順を簡素化しました。

拠点1 RTX810(1)の設定例

IPアドレス設定

1.まず、LAN1アドレスを変更します。
 「詳細設定と情報」をクリックします。

図 RTX810 設定画面トップ

2.「LANの設定(IPアドレス、DHCPサーバー)」の「設定」をクリックします。

図 詳細設定と情報画面

3.プライマリ・IPアドレスの欄に「192.168.101.1」を入力します。
 DHCPサーバー機能の欄で、IPアドレスの割り当て範囲を「192.168.101.2~192.168.101.191」に設定します。
 入力ができたら「設定の確定」をクリックします。

図 LANの設定画面

4.内容を確認し、「実行」をクリックします。
 コンピュータのIPアドレスの再取得方法については、本製品の取扱説明書の「LAN内のパソコンのIPアドレスを変更する」の項を参照ください。

図 LANの設定画面(確認)

5.「新しいIPアドレスにhttpでアクセスする」をクリックします。トップページに戻ります。

図 LANの設定画面(確認)

インターネット接続設定

1.「プロバイダ情報の設定」をクリックします。

図 RTX810 設定画面トップ

2.ブロードバンド回線自動判別の表示を確認して「次へ」をクリックします。

図 回線自動判別画面

3.Bフレッツ/ADSLを使用する場合は、「PPPoEを用いる端末型ブロードバンド接続(フレッツ 光ネクスト、Bフレッツなど)」を選択して「次へ」をクリックします。

図 プロバイダの設定1/4

4.契約しているプロバイダの情報を設定します。
 必要な項目の入力が完了したら「次へ」をクリックします。

図 プロバイダの設定2/4

5.プロバイダとの契約内容にしたがってDNSの設定を行います。
 項目を入力したら「次へ」をクリックします。

図 プロバイダの設定3/4

6.内容を確認して「設定の確定」をクリックします。

図 プロバイダの設定4/4

7.「接続」をクリックするとプロバイダに接続します。

図 プロバイダの登録

NetVolante DNSへの登録

1.「詳細設定と情報」をクリックします。

図 RTX810 設定画面トップ

2.「ネットボランチDNSホストアドレスサービスの設定」の「設定」ボタンをクリックします。

図 詳細設定と情報画面

3.ホスト名を入力して「設定の確定」をクリックします。

図 ネットボランチDNSホストアドレスサービスの設定画面

4.内容をよく読み、同意していただける場合には「同意する」をクリックします。

図 ネットボランチDNSホストアドレスサービスの設定 利用規約画面

5.画面が表示されるまでに少し時間がかかります。

図 ネットボランチDNSホストアドレスサービスの設定終了画面

IPsecの設定

1.まず、拠点3とのVPN接続の設定を行っていきます。
 「詳細設定と情報」をクリックします。

図 RTX810 設定画面トップ

2.「VPN接続の設定」の「設定」ボタンをクリックします。

図 IPsec詳細設定と情報 設定画面

3.任意のPP(TUNNEL)番号を選択し「追加」をクリックします。
 ここでは 「PP[02]またはTUNNEL[01]」 を選択します。

図 VPN接続の設定画面

4.「IPsecを使用したネットワーク型 LAN間接続VPN」を選択し「次へ」をクリックします。

図 VPN接続の登録画面

5.「VPN接続設定の登録」、「経路情報の設定」に必要事項を入力します。

図 VPN接続設定の登録・修正画面

6.続けて、拠点2とのVPN接続の設定を行います。
 「トップへ戻る」ボタンをクリックし、IPsecの設定の1~5と同様の手順を行います。

図 VPN接続設定の登録画面

7.「VPN接続設定の登録」、「経路情報の設定」に必要事項を入力し「設定の確定」をクリックします。

図 VPN接続設定の登録・修正画面2

拠点2 RTX810(2)の設定例

拠点1と同様の手順で設定を行ってください。

拠点3 RTX810(3)の設定例

拠点1と同様の手順で設定を行ってください。
