IPsecを使用したVPN拠点間接続 (IPoE 固定IP1契約(OCNバーチャルコネクトを利用) + IPv4 PPPoE) : ルーター コマンド設定 + NWR100 Web GUI設定

管理番号：YMHRT-28240 
（最終更新日: 2026/7/2）

本設定例では、IPsecトンネル機能(IKEv2)を使用しています。

IPsecトンネル機能(IKEv2)の対応機種は、RTX3510、RTX3500、RTX1300、RTX1220、RTX840、RTX830、NWR100(Rev.26.00.08以降)、NVR700W、vRXです。

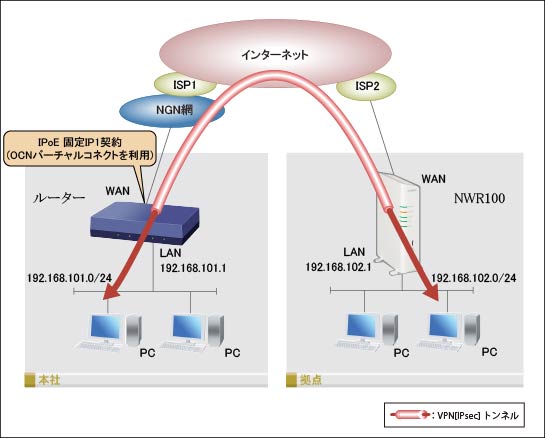

図 構成図

異なるインターネット接続方式の拠点間を、VPN接続する設定例です。
本設定例では、以下の構成で説明します。

  • 本社：ヤマハルーター(以降、ルーター)
    - インターネット接続方式：IPoE 固定IP1契約 (OCNバーチャルコネクトを利用)
    - ひかり電話：契約あり
    - LAN側ネットワークアドレス：192.168.101.0/24
    - WAN側IPアドレス：固定グローバルIPアドレス
  • 拠点：NWR100
    - インターネット接続方式：IPv4 PPPoE
    - LAN側ネットワークアドレス：192.168.102.0/24
    - WAN側IPアドレス：不定IPアドレス

NWR100 と設定用のパソコンは、有線LANまたは無線LANのどちらでも接続可能です。
無線LANでの接続方法は、設定用パソコンを無線LANで接続する をご参照ください。
ルーターとNWR100 を使用したVPN接続は、IKEv2にのみ対応しています。ルーターのIKEv2の詳細は、IKEv2 をご覧ください。

注意事項：

  • ひかり電話を契約している場合(DHCPv6-PD)と、ひかり電話を契約していない場合(RA)とで設定が異なります。事前にひかり電話の契約をご確認ください。
  • 本ページは、ONU配下にルーターを配置した場合の設定例です。ホームゲートウェイをご利用の場合、OCNバーチャルコネクト対応機能をご確認ください。

(※)「OCNバーチャルコネクト」は、NTTドコモビジネス株式会社(旧 NTTコミュニケーションズ株式会社)の登録商標(または商標)です。

光回線に接続するためには、別途ONUが必要です。
NVR700Wは、本体のONUポートに小型ONUを装着することで、光回線に接続できます。

本機能の対応機種のうち、設定例を掲載している機種は、以下のとおりです。

機種 掲載内容 備考
本社 RTX3510 RTX3500 RTX1300 RTX1220 RTX840 RTX830(Rev.15.02.10以降) NVR700W(Rev.15.00.16以降) コマンド設定例
拠点 NWR100 (Rev.26.00.08以降) Web GUI設定例

本社 ルーターの設定例

コマンド設定

※ネットワーク機器を安全にお使いいただくために、定期的な管理パスワードの変更を推奨します。

下記の設定（Config）を取り出すことができます。

ゲートウェイの設定 ip route default gateway tunnel 1
ipv6 route default gateway dhcp lan2
ip route 192.168.102.0/24 gateway tunnel 2
LANインターフェースの設定
(LAN1ポートを使用)		 ip lan1 address 192.168.101.1/24
WANインターフェースの設定
(LAN2ポートを使用)		 ipv6 prefix 1 dhcp-prefix@lan2::/64
ipv6 source address selection rule lifetime
ipv6 lan1 address dhcp-prefix@lan2::1/64
ipv6 lan1 prefix change log on
ipv6 lan1 rtadv send 1 o_flag=on
ipv6 lan1 dhcp service server
ip lan2 address dhcp
ipv6 lan2 address dhcp
ipv6 lan2 secure filter in 101000 101001 101002 101003
ipv6 lan2 secure filter out 101099 dynamic 101080 101081 101082 101083 101084 101085 101098 101099
ipv6 lan2 dhcp service client
ngn type lan2 ntt
インターネットの接続に対するVPN(IPsec)の設定 tunnel select 1
tunnel encapsulation map-e
tunnel map-e type ocn
ip tunnel mtu 1460
ip tunnel secure filter in 400003 400020 400021 400022 400023 400024 400025 400030 400032 400100 400101 400102
ip tunnel secure filter out 400013 400020 400021 400022 400023 400024 400025 400026 400027 400099 dynamic 400080 400081 400082 400083 400084 400085 400098 400099
ip tunnel nat descriptor 20000
tunnel enable 1
拠点とのトンネル接続に対するVPN(IPsec)の設定 tunnel select 2
description tunnel kyoten
ipsec tunnel 1
ipsec sa policy 1 1 esp
ipsec ike version 1 2 # 注釈1
ipsec ike keepalive log 1 off
ipsec ike keepalive use 1 on rfc4306
ipsec ike local address 1 192.168.101.1
ipsec ike local name 1 (本社のルーターの固定グローバルIPアドレス) ipv4-addr
ipsec ike nat-traversal 1 on
ipsec ike pre-shared-key 1 text (拠点との事前共有鍵)
ipsec ike remote name 1 192.168.102.1 ipv4-addr
ip tunnel tcp mss limit auto
tunnel enable 2
VPN(IPsec)の設定
（共通項目）		 ipsec auto refresh on
フィルターの設定 ip filter 400000 reject 10.0.0.0/8 * * * *
ip filter 400001 reject 172.16.0.0/12 * * * *
ip filter 400002 reject 192.168.0.0/16 * * * *
ip filter 400003 reject 192.168.101.0/24 * * * *
ip filter 400010 reject * 10.0.0.0/8 * * *
ip filter 400011 reject * 172.16.0.0/12 * * *
ip filter 400012 reject * 192.168.0.0/16 * * *
ip filter 400013 reject * 192.168.101.0/24 * * *
ip filter 400020 reject * * udp,tcp 135 *
ip filter 400021 reject * * udp,tcp * 135
ip filter 400022 reject * * udp,tcp netbios_ns-netbios_ssn *
ip filter 400023 reject * * udp,tcp * netbios_ns-netbios_ssn
ip filter 400024 reject * * udp,tcp 445 *
ip filter 400025 reject * * udp,tcp * 445
ip filter 400026 restrict * * tcpfin * www,21,nntp
ip filter 400027 restrict * * tcprst * www,21,nntp
ip filter 400030 pass * 192.168.101.0/24 icmp * *
ip filter 400031 pass * 192.168.101.0/24 established * *
ip filter 400032 pass * 192.168.101.0/24 tcp * ident
ip filter 400033 pass * 192.168.101.0/24 tcp ftpdata *
ip filter 400034 pass * 192.168.101.0/24 tcp,udp * domain
ip filter 400035 pass * 192.168.101.0/24 udp domain *
ip filter 400036 pass * 192.168.101.0/24 udp * ntp
ip filter 400037 pass * 192.168.101.0/24 udp ntp *
ip filter 400099 pass * * * * *
ip filter 400100 pass * 192.168.101.1 udp * 500 # 注釈2
ip filter 400101 pass * 192.168.101.1 esp # 注釈2
ip filter 400102 pass * 192.168.101.1 udp * 4500 # 注釈3
ip filter 500000 restrict * * * * *
ip filter dynamic 400080 * * ftp
ip filter dynamic 400081 * * domain
ip filter dynamic 400082 * * www
ip filter dynamic 400083 * * smtp
ip filter dynamic 400084 * * pop3
ip filter dynamic 400085 * * submission
ip filter dynamic 400098 * * tcp
ip filter dynamic 400099 * * udp
ipv6 filter 101000 pass * * icmp6 * *
ipv6 filter 101001 pass * * tcp * ident
ipv6 filter 101002 pass * * udp * 546
ipv6 filter 101003 pass * * 4
ipv6 filter 101099 pass * * * * *
ipv6 filter dynamic 101080 * * ftp
ipv6 filter dynamic 101081 * * domain
ipv6 filter dynamic 101082 * * www
ipv6 filter dynamic 101083 * * smtp
ipv6 filter dynamic 101084 * * pop3
ipv6 filter dynamic 101085 * * submission
ipv6 filter dynamic 101098 * * tcp
ipv6 filter dynamic 101099 * * udp
NATの設定 nat descriptor type 20000 masquerade
nat descriptor address outer 20000 map-e
nat descriptor masquerade static 20000 1 192.168.101.1 udp 500 # 注釈2
nat descriptor masquerade static 20000 2 192.168.101.1 esp # 注釈2
nat descriptor masquerade static 20000 3 192.168.101.1 udp 4500 # 注釈3
DHCPの設定 dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.101.2-192.168.101.191/24
dhcp client release linkdown on
DNSの設定 dns host lan1
dns service fallback on
dns server dhcp lan2
dns server select 500000 dhcp lan2 any .
dns private address spoof on
Luaスクリプトのスケジュール設定 schedule at 1 startup * lua emfs:/ocn_map_e.lua
電話の設定 sip use on
Luaスクリプト
 embedded file ocn_map_e.lua <<EOF
SERVER_URL = "アドレス解決システムURL"
USERNAME = "アドレス解決システム認証用ID"
PASSWORD = "アドレス解決システム認証用パスワード"
NGN_IF = "LAN1"

LOG_PTN1 = NGN_IF .. ": link up"
LOG_PTN2 = "%[OCN MAP%-E%] hostname="
PTN = /(Add IPv6 prefix|LAN1: link up|hostname=)/
LOG_LEVEL = "info"
LOG_PFX = "[OCN MAP-E]"

function logger(msg)
rt.syslog(LOG_LEVEL, string.format("%s %s", LOG_PFX, msg))
end
function retry_timer(t, c)
return (t * 2 * c)
end
local rtn, str, count, log, sleep_time, hostname, tmp
local req_t = {}
local res_t
math.randomseed(os.time())
req_t.method = "GET"

req_t.auth_type = "basic"
req_t.auth_name = USERNAME
req_t.auth_pass = PASSWORD
rtn, str = rt.syslogwatch(LOG_PTN2, 1, 30)
if (rtn > 0) then
tmp, hostname = string.split(str[1], "=")
end
while true do
count = 1
while hostname do
req_t.url = string.format("%s?hostname=%s", SERVER_URL, hostname)
rt.sleep(2)
res_t = rt.httprequest(req_t)
logger("Notified IPv6 address to the address resolution server.")
if res_t.rtn1 then
if res_t.code == 200 then
if string.match(res_t.body, "good") or string.match(res_t.body, "nochg") or string.match(res_t.body, "nohost") then
log = string.format("Succeeded to notify IPv6 address to the address resolution server. (code=%d)", res_t.code)
logger(log)
break
end
end
log = string.format("Failed to notify IPv6 address to the address resolution server. (code=%d)", res_t.code)
logger(log)
else
logger("Not response from the address resolution server.")
end
sleep_time = retry_timer(60, count)
if (sleep_time > 3600) then
sleep_time = 3600
else
count = count * 2
end
rt.sleep(sleep_time)
end
sleep_time = math.random(43200, 86400)
rtn, str = rt.syslogwatch(PTN, 1, sleep_time)
if (rtn > 0) and string.match(str[1], LOG_PTN2) then
tmp, hostname = string.split(str[1], "=")
elseif (rtn > 0) and string.match(str[1], LOG_PTN1) then
rt.sleep(5)
end
end
EOF

[注釈の説明]

注釈1:
IKEのバージョンを、拠点の NWR100 のIKEバージョン「IKEv2」に合わせる設定です。

注釈2:
VPN(IPsec)に関係するパケットを通過させる設定です。

注釈3:
VPN(IPsec：NATトラバーサル機能を使用時)に関係するパケットを通過させる設定です。

拠点 NWR100 の設定例

Web GUI設定

※ネットワーク機器を安全にお使いいただくために、定期的な管理パスワードの変更を推奨します。

設定の概要

以下の手順で設定を行います。

かんたんセットアップ (インターネット接続設定)

1. Web GUIを開きます。
(1) 設定用のパソコンを NWR100 と同じネットワークに接続します。
  自動でWebブラウザーが起動して、ログイン画面が表示されます。
  ※無線LANでの接続方法は、設定用パソコンを無線LANで接続する をご参照ください。
  ※ログイン画面が表示されない場合は、アドレスバーに「https://setup.netvolante.jp/login」と入力して、Enterキーを押します。
  ※セキュリティー警告の画面が表示された場合は、無視して接続(継続)してください。以降の手順で再び表示された場合も同様です。
(2) 管理ユーザー名「admin」と、製品ラベルに記載された「管理パスワード」を入力して、「ログイン」をクリックします。

図 説明画像

2. かんたんセットアップの画面が表示されます。「IPv4を使用するプロバイダー」を選択して、「次へ」をクリックします。

図 説明画像

3. 回線自動判別を確認して、「次へ」をクリックします。

図 説明画像

4.「PPPoE 接続」が選択されていることを確認して、「次へ」をクリックします。

図 説明画像

5. プロバイダー情報の設定をして、「次へ」をクリックします。

設定名 任意の設定名
ユーザー ID プロバイダーから指定された接続用のID
接続パスワード プロバイダーから指定された接続用のパスワード
(または自分で変更したパスワード)
IP アドレス 自動取得する
図 説明画像

6. プロバイダーとの契約内容にしたがい、DNS サーバーの設定を確認して、「次へ」をクリックします。

図 説明画像

7. 入力内容を確認して問題がなければ、「設定の確定」をクリックします。

図 説明画像

8. かんたんセットアップが完了しました。
    設定が反映されるとウェルネスモニター画面に切り替わります。画面が切り替わるまで操作せず、そのまま3分程度お待ちください。
    3分以上経過しても画面が切り替わらない場合は、F5キーやブラウザーの再読み込みをクリックするなどして、リロードしてください。

図 説明画像

IPアドレス設定

1.「かんたん設定」をクリックします。

図 説明画像

2.「基本設定」をクリックします。

図 説明画像

3.「LANアドレス」をクリックします。

図 説明画像

4.「設定」をクリックします。

図 説明画像

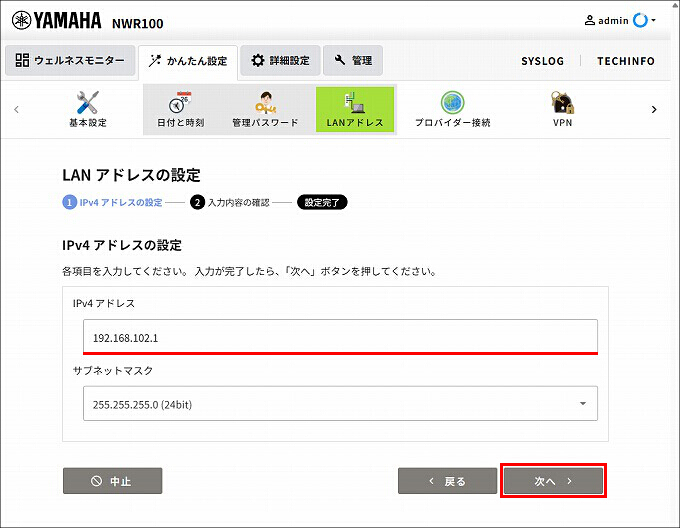

5. 拠点のIPv4アドレスを設定して、「次へ」をクリックします。ここでは、構成図に合わせて、192.168.102.1 を設定しています。

図 説明画像

6. 入力内容を確認して問題がなければ、「設定の確定」をクリックします。

図 説明画像

7.「変更後のIPアドレスでトップページにアクセスし直す。」をクリックします。

図 説明画像

IPsec/IKEv2 の設定

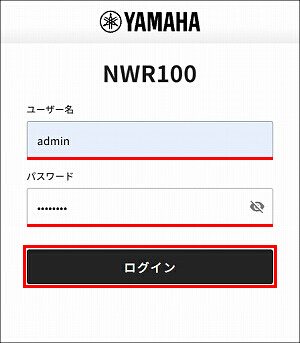

1. 管理ユーザー名「admin」と、管理パスワードを入力して、「ログイン」をクリックします。

図 説明画像

2.「かんたん設定」をクリックします。

図 説明画像

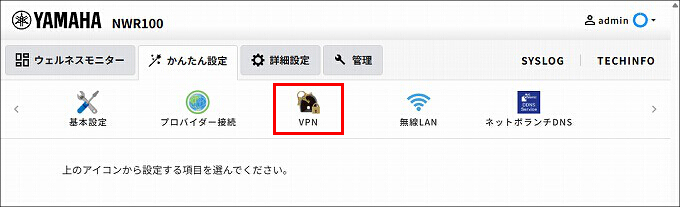

3.「VPN」をクリックします。

図 説明画像

4.「拠点間接続」をクリックします。

図 説明画像

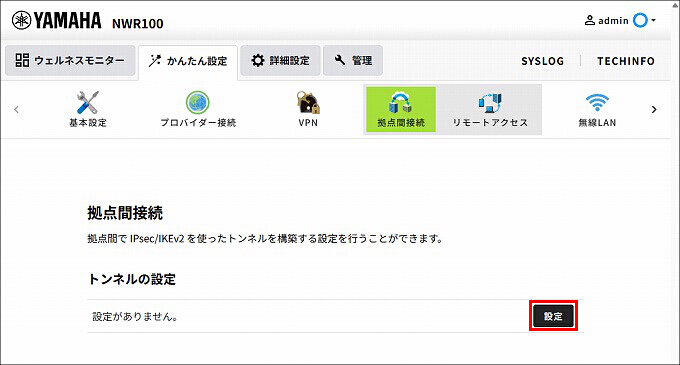

5.「設定」をクリックします。

図 説明画像

6. IPsec/IKEv2 の設定をして、「次へ」をクリックします。

トンネルの確立における役割 自分側から接続を始動する(イニシエーター)
自分側の情報 > 設定名 任意の設定名
自分側の情報 > 自分側のID 192.168.102.1 (LANアドレス)  を選択する
接続先の情報 > ホスト名またはIPアドレス/接続先のID 本社のルーターの固定グローバルIPアドレス
接続先と合わせる設定 > 認証鍵 (pre-shared-key) 本社との事前共有鍵
図 説明画像

7. 経路の設定をして、「次へ」をクリックします。

トンネルを経由する通信 特定のネットワーク宛のみ
 宛先ネットワークアドレス 本社のLAN側ネットワークアドレス
図 説明画像

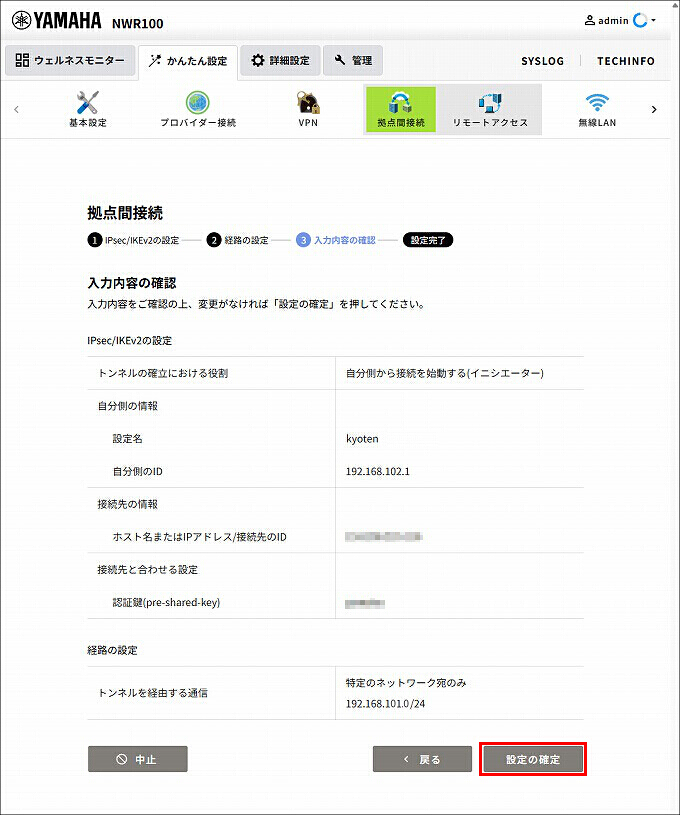

8. 入力内容を確認して問題がなければ、「設定の確定」をクリックします。

図 説明画像

9. IPsec/IKEv2 の設定が完了しました。

図 説明画像

接続状態の確認

本社 ルーター

・「show status tunnel」コマンドで、VPN接続の状態が確認できます。

[コンソール]

# show status tunnel 2
TUNNEL[2]:
説明: kyoten
  インタフェースの種類: IPsec ★
  トンネルインタフェースは接続されています ★
  開始: yyyy/mm/dd hh:mm:ss
  通信時間: 32分24秒
  最大パケット長(MTU):
         IPv4: 1280 オクテット
         IPv6: 1280 オクテット
  受信: (IPv4) 0 パケット [0 オクテット]
        (IPv6) 0 パケット [0 オクテット]
  送信: (IPv4) 0 パケット [0 オクテット]
        (IPv6) 0 パケット [0 オクテット]
  IKEキープアライブ:
           [タイプ]: rfc4306
             [状態]: OK
         [次の送信]: 10 秒後

[解説]
VPNの接続状態が表示されます。

コマンドの詳細は、"トンネルインタフェースの状態の表示" をご覧ください。
RTX3510, RTX3500, RTX1300, RTX1220, RTX840, RTX830　NVR700W

拠点 NWR100

[かんたん設定] - [VPN] - [拠点間接続] の以下の項目で、VPN接続の状態が確認できます。

  • トンネルの設定 > 接続状況
図 説明画像

【ご注意】
本設定例は、設定の参考例を示したもので、動作を保証するものではございません。
ご利用いただく際には、十分に評価・検証を実施してください。
