IPsecを使用したVPN拠点間接続 : ルーターコマンド設定 + NWR100 Web GUI設定

管理番号：YMHRT-28236
（最終更新日: 2026/7/2）

本設定例では、IPsecトンネル機能(IKEv2)を使用しています。

IPsecトンネル機能(IKEv2)の対応機種は、RTX3510、RTX3500、RTX1300、RTX1220、RTX840、RTX830、NWR100(Rev.26.00.08以降)、NVR700W、vRXです。

本社と拠点をVPN接続する設定例です。
本設定例では、以下の構成で説明します。

本社：ヤマハルーター(以降、ルーター)
- インターネット接続方式：IPv4 PPPoE
- LAN側ネットワークアドレス：192.168.101.0/24
- WAN側IPアドレス：不定IPアドレス (ネットボランチDNSサービスを利用)
拠点：NWR100
- インターネット接続方式：IPv4 PPPoE
- LAN側ネットワークアドレス：192.168.102.0/24
- WAN側IPアドレス：不定IPアドレス

NWR100 と設定用のパソコンは、有線LANまたは無線LANのどちらでも接続可能です。
無線LANでの接続方法は、設定用パソコンを無線LANで接続するをご参照ください。
ルーターとNWR100 を使用したVPN接続は、IKEv2にのみ対応しています。ルーターのIKEv2の詳細は、IKEv2 をご覧ください。

光回線に接続するためには、別途ONUが必要です。
NVR700Wは、本体のONUポートに小型ONUを装着することで、光回線に接続できます。

本機能の対応機種のうち、設定例を掲載している機種は、以下のとおりです。

	機種	掲載内容	備考
本社	RTX3510 RTX3500 RTX1300 RTX1220 RTX840 RTX830 NVR700W	コマンド設定例
拠点	NWR100 (Rev.26.00.08以降)	Web GUI設定例

本社ルーターの設定例

コマンド設定

※ネットワーク機器を安全にお使いいただくために、定期的な管理パスワードの変更を推奨します。

下記の設定（Config）を取り出すことができます。

ゲートウェイの設定	ip route default gateway pp 1 ip route 192.168.102.0/24 gateway tunnel 1
LANインターフェースの設定 (LAN1ポートを使用)	ip lan1 address 192.168.101.1/24
WANインターフェースの設定 (LAN2ポートを使用)	pp select 1 pp always-on on pppoe use lan2 pppoe auto disconnect off pp auth accept pap chap pp auth myname (ISP1に接続するID) (ISP1に接続するパスワード) ppp lcp mru on 1454 ppp ipcp ipaddress on ppp ipcp msext on ppp ccp type none ip pp secure filter in 200003 200020 200021 200022 200023 200024 200025 200030 200032 200100 200101 200102 ip pp secure filter out 200013 200020 200021 200022 200023 200024 200025 200026 200027 200099 dynamic 200080 200081 200082 200083 200084 200085 200098 200099 ip pp nat descriptor 1000 netvolante-dns hostname host pp server=1 (本社のネットボランチDNSホスト名) # 注釈1 pp enable 1
VPN(IPsec)の設定	tunnel select 1 ipsec tunnel 1 ipsec sa policy 1 1 esp ipsec ike version 1 2 # 注釈2 ipsec ike keepalive log 1 off ipsec ike keepalive use 1 on rfc4306 ipsec ike local address 1 192.168.101.1 ipsec ike local name 1 (本社のネットボランチDNSホスト名) fqdn ipsec ike nat-traversal 1 on ipsec ike pre-shared-key 1 text (拠点との事前共有鍵) ipsec ike remote name 1 192.168.102.1 ipv4-addr ip tunnel tcp mss limit auto tunnel enable 1
VPN(IPsec)の設定（共通項目）	ipsec auto refresh on
フィルターの設定	ip filter 200000 reject 10.0.0.0/8 * * * * ip filter 200001 reject 172.16.0.0/12 * * * * ip filter 200002 reject 192.168.0.0/16 * * * * ip filter 200003 reject 192.168.101.0/24 * * * * ip filter 200010 reject * 10.0.0.0/8 * * * ip filter 200011 reject * 172.16.0.0/12 * * * ip filter 200012 reject * 192.168.0.0/16 * * * ip filter 200013 reject * 192.168.101.0/24 * * * ip filter 200020 reject * * udp,tcp 135 * ip filter 200021 reject * * udp,tcp * 135 ip filter 200022 reject * * udp,tcp netbios_ns-netbios_ssn * ip filter 200023 reject * * udp,tcp * netbios_ns-netbios_ssn ip filter 200024 reject * * udp,tcp 445 * ip filter 200025 reject * * udp,tcp * 445 ip filter 200026 restrict * * tcpfin * www,21,nntp ip filter 200027 restrict * * tcprst * www,21,nntp ip filter 200030 pass * 192.168.101.0/24 icmp * * ip filter 200031 pass * 192.168.101.0/24 established * * ip filter 200032 pass * 192.168.101.0/24 tcp * ident ip filter 200033 pass * 192.168.101.0/24 tcp ftpdata * ip filter 200034 pass * 192.168.101.0/24 tcp,udp * domain ip filter 200035 pass * 192.168.101.0/24 udp domain * ip filter 200036 pass * 192.168.101.0/24 udp * ntp ip filter 200037 pass * 192.168.101.0/24 udp ntp * ip filter 200099 pass * * * * * ip filter 200100 pass * 192.168.101.1 udp * 500 # 注釈3 ip filter 200101 pass * 192.168.101.1 esp # 注釈3 ip filter 200102 pass * 192.168.101.1 udp * 4500 # 注釈4 ip filter 500000 restrict * * * * * ip filter dynamic 200080 * * ftp ip filter dynamic 200081 * * domain ip filter dynamic 200082 * * www ip filter dynamic 200083 * * smtp ip filter dynamic 200084 * * pop3 ip filter dynamic 200085 * * submission ip filter dynamic 200098 * * tcp ip filter dynamic 200099 * * udp
NATの設定	nat descriptor type 1000 masquerade nat descriptor masquerade static 1000 1 192.168.101.1 udp 500 # 注釈3 nat descriptor masquerade static 1000 2 192.168.101.1 esp # 注釈3 nat descriptor masquerade static 1000 3 192.168.101.1 udp 4500 # 注釈4
DHCPの設定	dhcp service server dhcp server rfc2131 compliant except remain-silent dhcp scope 1 192.168.101.2-192.168.101.191/24
DNSの設定	dns host lan1 dns server (ISP1より指定されたDNSサーバーのアドレス) dns private address spoof on

[注釈の説明]

注釈1:
ネットボランチDNSへ名前を登録する手順

(1) 名前の設定
　　まず、次のコマンドを実行してください。
　　pp select 1
　　netvolante-dns hostname host pp [HOSTNAME]
　　HOSTNAMEには登録したい名前を設定してください。

(2) ネットボランチDNSへの登録
　　次のコマンドを実行してください。
　　netvolante-dns go pp 1
　　このときに、ルーターはネットボランチDNSに対して登録を行います。
　　登録が成功すると、設定の変更を保存するかどうかを確認しますので、'y'と入力し、設定を確定してください。
　　名前はHOSTNAME.aa0.netvolante.jpと設定されます。
　　詳細は RTシリーズのネットボランチDNSサービスに関するFAQ をご参照ください。

注釈2:
IKEのバージョンを、拠点の NWR100 のIKEバージョン「IKEv2」に合わせる設定です。

注釈3:
VPN(IPsec)に関係するパケットを通過させる設定です。

注釈4:
VPN(IPsec：NATトラバーサル機能を使用時)に関係するパケットを通過させる設定です。

拠点 NWR100 の設定例

Web GUI設定

※ネットワーク機器を安全にお使いいただくために、定期的な管理パスワードの変更を推奨します。

設定の概要

以下の手順で設定を行います。

かんたんセットアップ (インターネット接続設定)：WANインターフェースで、インターネット接続の設定をします。
IPアドレス設定：各拠点のIPアドレスが重複しないように、LAN側のIPアドレスを変更します。
IPsec/IKEv2 の設定：接続種別「IPsec/IKEv2」で、VPN接続の設定をします。

かんたんセットアップ (インターネット接続設定)

1. Web GUIを開きます。
(1) 設定用のパソコンを NWR100 と同じネットワークに接続します。
自動でWebブラウザーが起動して、ログイン画面が表示されます。
※無線LANでの接続方法は、設定用パソコンを無線LANで接続するをご参照ください。
※ログイン画面が表示されない場合は、アドレスバーに「https://setup.netvolante.jp/login」と入力して、Enterキーを押します。
※セキュリティー警告の画面が表示された場合は、無視して接続(継続)してください。以降の手順で再び表示された場合も同様です。
(2) 管理ユーザー名「admin」と、製品ラベルに記載された「管理パスワード」を入力して、「ログイン」をクリックします。

2. かんたんセットアップの画面が表示されます。「IPv4を使用するプロバイダー」を選択して、「次へ」をクリックします。

3. 回線自動判別を確認して、「次へ」をクリックします。

4.「PPPoE 接続」が選択されていることを確認して、「次へ」をクリックします。

5. プロバイダー情報の設定をして、「次へ」をクリックします。

設定名	任意の設定名
ユーザー ID	プロバイダーから指定された接続用のID
接続パスワード	プロバイダーから指定された接続用のパスワード (または自分で変更したパスワード)
IP アドレス	自動取得する

6. プロバイダーとの契約内容にしたがい、DNS サーバーの設定を確認して、「次へ」をクリックします。

7. 入力内容を確認して問題がなければ、「設定の確定」をクリックします。

8. かんたんセットアップが完了しました。
設定が反映されるとウェルネスモニター画面に切り替わります。画面が切り替わるまで操作せず、そのまま3分程度お待ちください。
3分以上経過しても画面が切り替わらない場合は、F5キーやブラウザーの再読み込みをクリックするなどして、リロードしてください。

IPアドレス設定

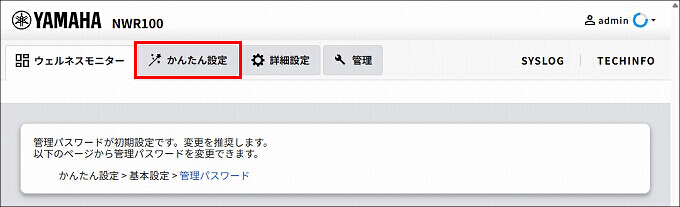

1.「かんたん設定」をクリックします。

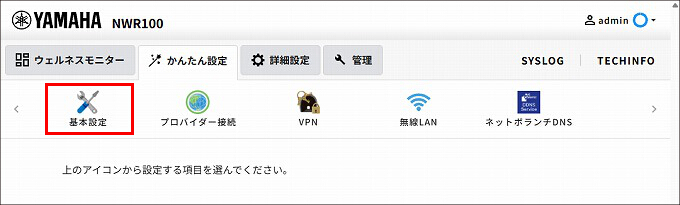

2.「基本設定」をクリックします。

3.「LANアドレス」をクリックします。

4.「設定」をクリックします。

5. 拠点のIPv4アドレスを設定して、「次へ」をクリックします。ここでは、構成図に合わせて、192.168.102.1 を設定しています。

6. 入力内容を確認して問題がなければ、「設定の確定」をクリックします。

7.「変更後のIPアドレスでトップページにアクセスし直す。」をクリックします。

IPsec/IKEv2 の設定

1. 管理ユーザー名「admin」と、管理パスワードを入力して、「ログイン」をクリックします。

2.「かんたん設定」をクリックします。

3.「VPN」をクリックします。

4.「拠点間接続」をクリックします。

5.「設定」をクリックします。

6. IPsec/IKEv2 の設定をして、「次へ」をクリックします。

トンネルの確立における役割	自分側から接続を始動する(イニシエーター)
自分側の情報 > 設定名	任意の設定名
自分側の情報 > 自分側のID	192.168.102.1 (LANアドレス) を選択する
接続先の情報 > ホスト名またはIPアドレス/接続先のID	本社のネットボランチDNSホスト名
接続先と合わせる設定 > 認証鍵 (pre-shared-key)	本社との事前共有鍵

7. 経路の設定をして、「次へ」をクリックします。

トンネルを経由する通信	特定のネットワーク宛のみ
宛先ネットワークアドレス	本社のLAN側ネットワークアドレス

8. 入力内容を確認して問題がなければ、「設定の確定」をクリックします。

9. IPsec/IKEv2 の設定が完了しました。

接続状態の確認

本社ルーター

・「show status tunnel」コマンドで、VPN接続の状態が確認できます。

[コンソール]

# show status tunnel 1
TUNNEL[1]:
説明:
  インタフェースの種類: IPsec ★
  トンネルインタフェースは接続されています ★
  開始: yyyy/mm/dd hh:mm:ss
  通信時間: 7分47秒
  最大パケット長(MTU):
         IPv4: 1280 オクテット
         IPv6: 1280 オクテット
  受信: (IPv4) 0 パケット [0 オクテット]
        (IPv6) 0 パケット [0 オクテット]
  送信: (IPv4) 0 パケット [0 オクテット]
        (IPv6) 0 パケット [0 オクテット]
  IKEキープアライブ:
           [タイプ]: rfc4306
             [状態]: OK
         [次の送信]: 2 秒後

[解説]
VPNの接続状態が表示されます。

コマンドの詳細は、"トンネルインタフェースの状態の表示" をご覧ください。
RTX3510, RTX3500, RTX1300, RTX1220, RTX840, RTX830　NVR700W

拠点 NWR100

[かんたん設定] - [VPN] - [拠点間接続] の以下の項目で、VPN接続の状態が確認できます。

トンネルの設定 > 接続状況

【ご注意】
本設定例は、設定の参考例を示したもので、動作を保証するものではございません。
ご利用いただく際には、十分に評価・検証を実施してください。
