部門ごとに無線ネットワークを分割 : ルーター + 無線LANアクセスポイント Web GUI設定

管理番号：YMHAP-21340
（最終更新日: 2024/7/19）

本設定例では、無線LANアクセスポイントのVAP機能と、ルーターおよびスイッチのタグVLAN機能を使用しています。また、無線LANアクセスポイントの認証方式として、WPAエンタープライズを使用しています。
さらに、各機器のL2MS機能を使用して、すべての機器の設定を、ルーターのWeb GUI経由で行います。

無線LANアクセスポイントの対応機種は、WLX323、WLX322、WLX313、WLX302、WLX222、WLX212、WLX202です。

ルーターの対応機種は、RTX1300、RTX1220、RTX1210、RTX830、NVR700W、NVR510です。

スイッチの対応機種は、SWX2210P-28G、SWX2210P-18G、SWX2210P-10G、SWX2210-24G、SWX2210-16G、SWX2210-8Gです。

L2MSマネージャー(ルーター)とL2MSエージェント(スイッチ、無線LANアクセスポイント)の対応リビジョンは、技術資料「L2MS」でご確認ください。

図部門ごとに無線ネットワークを分割 : ルーター + 無線LANアクセスポイント Web GUI設定構成図

VAP(Virtual Access Point)ごとにネットワークを分け、他のネットワークからサーバーへの接続を制限する設定例です。部門ごとにサーバーを管理している場合において、他部門の無線端末からサーバーへの接続を禁止することで、セキュリティーの向上に役立てることができます。

本設定例では、以下の方法で、2つの部門のネットワークを分割しています。

VAP機能を使用して、各部門用のSSIDを設定します。
さらに、簡易RADIUSサーバー機能を使用して、各部門用のユーザー情報と、接続可能なSSIDとをひも付けます。
各部門のネットワークに、それぞれ異なるセグメントを割り当てます。
- ネットワーク利用者は、自分の所属部門用のユーザー情報を、無線端末に入力します。
  接続した無線端末には、タグVLAN機能によって、該当する部門用のVAPと同じセグメントのIPアドレスが付与されます。
- 各部門用のサーバーにも、各VAPと同じセグメントのIPアドレスを付与しておきます。
ルーターのIPフィルター機能を使用して、異なるセグメント間のアクセスを禁止します。

ネットワークを VLAN ID (VID) ごとに分けた論理ネットワーク構成図に表すと、下図のようになります。VLAN によって部門ごとにネットワークが分割されています。この図では、無線LANアクセスポイントとスイッチが各ネットワークに設置されているように表していますが、VLAN機能を使用しているため、実際の構成では両機ともに1台であることにご注意ください。

なお本設定例では、DHCPによって、無線LANアクセスポイントのIPアドレスが自動で取得されます。
固定のIPアドレスを設定する手順については、以下をご参照ください。
・WLX313、WLX302、WLX202の場合：
「無線LANアクセスポイントのIPアドレスを変更 : Web GUI設定」
・WLX323、WLX322、WLX222、WLX212の場合：
「無線LANアクセスポイントのIPアドレスを変更 : 無線LANアクセスポイント Web GUI設定」

※無線LANアクセスポイントには、電源アダプターが付属されていません。以下のいずれかをご用意ください。

PoEスイッチ

PoEインジェクター

電源アダプター

対応機種のうち、設定例を掲載している機種は、以下のとおりです。

	機種	掲載内容	備考
ルーター	RTX1300 RTX1220 RTX1210 RTX830 NVR700W NVR510	Web GUI設定例
無線LANアクセスポイント	WLX323 WLX322 WLX313 WLX302 WLX222(Rev.24.00.05以降) WLX212(Rev.21.00.14以降) WLX202	Web GUI設定例

ルーターの設定例

※ネットワーク機器を安全にお使いいただくために、定期的な管理パスワードの変更を推奨します。

RTX1300 / RTX1220 / RTX1210 / RTX830 / NVR700W / NVR510 の場合

下記の設定（Config）を取り出すことができます。

RTX1300 / RTX1220 / RTX1210 / RTX830

NVR700W / NVR510

設定の概要

以下の手順で設定を行います。

事前準備：ネットワーク構成に必要な機器や回線を、ルーターに接続します。
インターネット接続設定：WAN側インターフェースで、インターネット接続の設定をします。
VLANの設定：各部門用のVLANを設定します。
アクセス管理設定：Web GUIへアクセスできるネットワークを設定します。
管理パスワードの変更：ルーターの管理パスワードを設定します。

事前準備

設定用のパソコン、無線LANアクセスポイント、スイッチ、インターネット回線を、ルーターに接続します。
なお、無線LANアクセスポイントをルーターに接続する場合は、以下の手順で接続してください。

1. ルーターの電源をONにし、起動が完了するまで待ちます。

2. 無線LANアクセスポイントの電源をOFF(※) にして、ルーターのLAN1ポートに接続します。
※必ず、電源OFFの状態でルーターに接続してください。
電源をONにしてからルーターに接続すると、無線LANアクセスポイントがIPアドレスを正常に取得できない場合があります。

3. 無線LANアクセスポイントの電源をONにします。

インターネット接続設定

1. ルーターの設定画面を開きます。

2.「かんたん設定」をクリックします。

3.「プロバイダー接続」をクリックします。

4.「新規」をクリックします。

5.「LAN2」が選択されていることを確認して、「次へ」をクリックします。
RTX830, NVR700W, NVR510の場合は、「WAN」が選択されていることを確認してください。

6. ブロードバンド回線自動判別の表示を確認して、「次へ」をクリックします。

7.「PPPoE接続」が選択されていることを確認して、「次へ」をクリックします。

8. プロバイダーへの接続情報を入力して、「次へ」をクリックします。

設定名	任意の設定名
ユーザーID	プロバイダーから指定された接続用のID
接続パスワード	プロバイダーから指定された接続用のパスワード（または自分で変更したパスワード）

9. プロバイダーとの契約内容にしたがい、DNSサーバーアドレスの設定をして、「次へ」をクリックします。

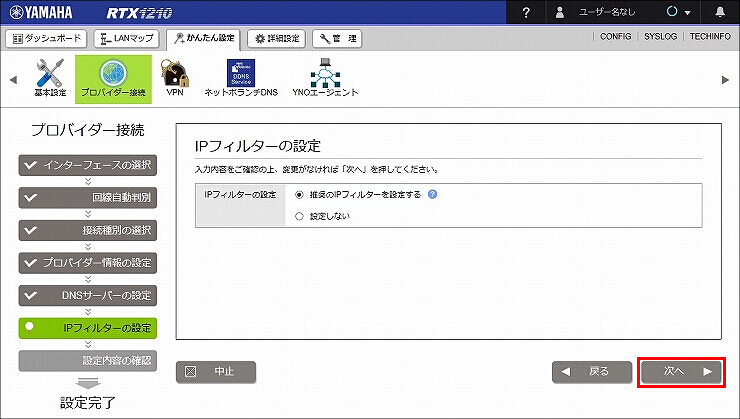

10. フィルターの設定をして、「次へ」をクリックします。

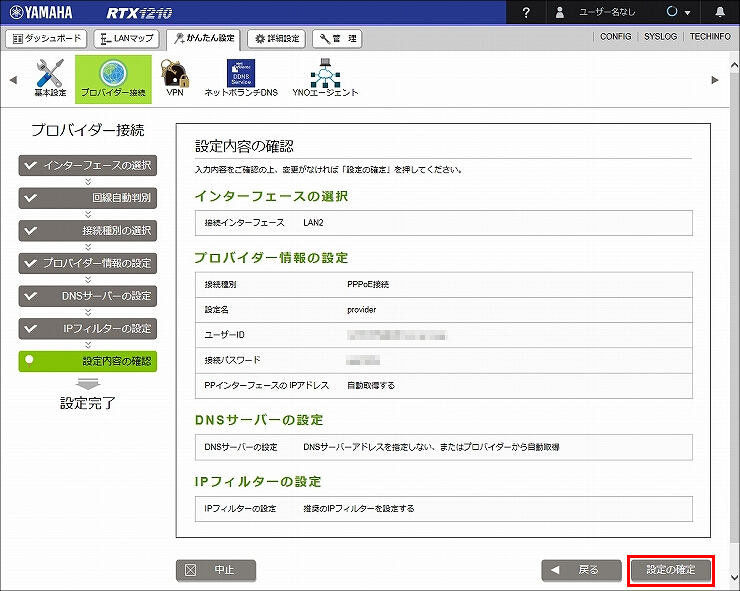

11. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

12. プロバイダー接続の設定が完了しました。

VLANの設定

1.「LANマップ」をクリックします。

2.「設定」をクリックします。

3.「L2MSを有効にするインターフェース」の「LAN1」にチェックを入れて、「設定の確定」をクリックします。

4.「タグVLAN」をクリックします。

5. まず、1つ目の部門（以降「部門A」）用のVLANを設定します。
「新規」をクリックします。

6. VLANグループの情報を入力して、「確定」をクリックします。

7.「閉じる」をクリックします。

8.「VLAN101」の「参加ポート選択」をクリックします。

9. VLAN101に提供するポートを選択して、「確定」をクリックします。
本設定例では、以下のポートを選択します。
・無線LANアクセスポイント： LANインターフェース
・スイッチ：ルーターに接続するポート、部門A用のサーバーを接続するポート

※必要に応じて、スイッチの他のポートも選択してください。使用しないポートは「使用しない」に設定することを奨励します。

10. 部門A用のVLANが設定されました。
「閉じる」をクリックします。

11. 引き続き、2つ目の部門（以降「部門B」）用のVLANを設定します。
「新規」をクリックします。

12. VLANグループの情報を入力して、「確定」をクリックします。

13.「閉じる」をクリックします。

14.「VLAN102」の「参加ポート選択」をクリックします。

15. VLAN102に提供するポートを選択して、「確定」をクリックします。
本設定例では、以下のポートを選択します。
・無線LANアクセスポイント： LANインターフェース
・スイッチ：ルーターに接続するポート、部門B用のサーバーを接続するポート

※必要に応じて、スイッチの他のポートも選択してください。使用しないポートは「使用しない」に設定することを奨励します。

16. 部門B用のVLANが設定されました。
「閉じる」をクリックします。

17.「VLAN間フィルター」をクリックします。

18.「VLAN間通信」で「全遮断」が選択されていることを確認して、「確定」をクリックします。

19.「閉じる」をクリックします。

アクセス管理設定

1.「管理」をクリックします。

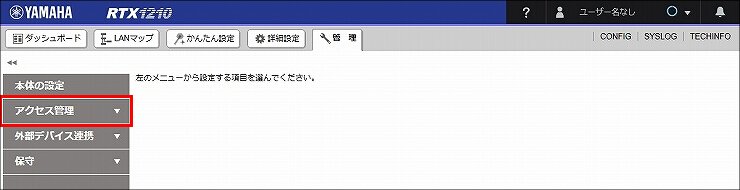

2.「アクセス管理」をクリックします。

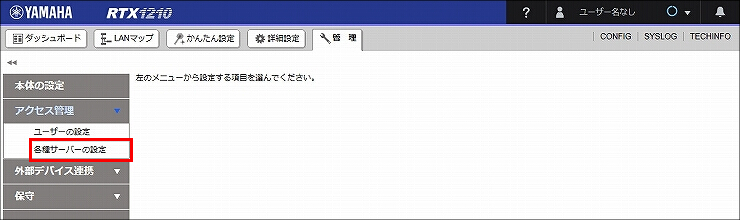

3.「各種サーバーの設定」をクリックします。

4.「GUI へのアクセス許可」の「設定」をクリックします。

5.「GUI へのアクセス許可」の「LAN1」だけにチェックを入れて、「確認」をクリックします。

6. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

管理パスワードの変更

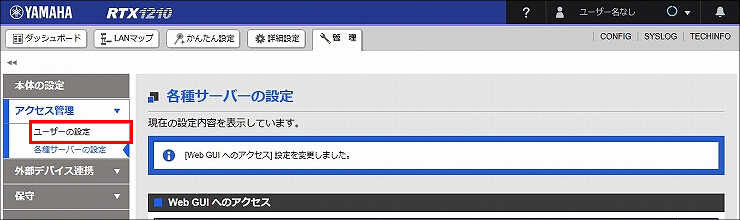

1.「ユーザーの設定」をクリックします。

2.「管理パスワードの設定」の「設定」をクリックします。

3.「管理パスワードの設定」を設定して、「確認」をクリックします。

新しいパスワード	設定する管理パスワード ※パスワードを入力すると、パスワード強度が表示されます。
新しいパスワード（確認）	設定する管理パスワード

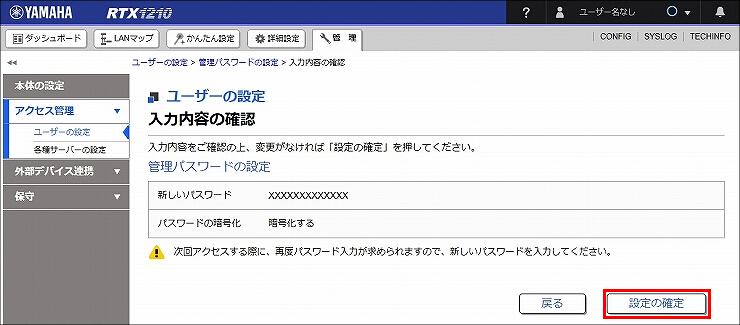

4. 設定内容を確認して問題がなければ、「設定の確定」をクリックします。

5. 管理パスワードが設定されました。
手順3.で設定した管理パスワードを入力して、「OK」をクリックします。

無線LANアクセスポイントの設定例

本設定例では、L2MS機能を使用して、ルーターの設定画面から無線LANアクセスポイントの設定を行います。
下の手順に進む前に、上記のルーター設定を済ませてください。

※ネットワーク機器を安全にお使いいただくために、定期的な管理パスワードの変更を推奨します。

WLX323 / WLX322 / WLX222 / WLX212の場合

設定の概要

以下の手順で設定を行います。

管理モードの設定：無線LANアクセスポイントの管理モードを設定します。
無線LANの設定：無線LANのSSIDの管理をします。
RADIUSサーバー機能の設定：接続を許可するユーザーの設定をします。
設定の送信：これまでに変更した設定内容を、無線LANアクセスポイントに送信します。

管理モードの設定

1. ルーターのWeb GUIで、「LANマップ」をクリックします。

2. 無線LANアクセスポイントのアイコンをクリックします。

3.「HTTPプロキシー経由でGUIを開く」をクリックします。

4. 無線LANアクセスポイントのトップページが表示されます。
「仮想コントローラー」をクリックします。

5. 管理パスワードを設定して、「設定」をクリックします。

6. 管理パスワードが設定されました。

7. 無線LANアクセスポイントの仮想コントローラーのトップページが表示されます。
「基本設定」をクリックします。

8.「管理モード」をクリックします。

9.「YNOエージェント機能の使用」を「使用しない」に変更して、「設定」をクリックします。

10. 管理モードの設定が完了しました。

無線LANの設定

1.「無線設定」をクリックします。

2.「SSID 管理」をクリックします。

3. まず、部門A用のSSIDを設定します。
No.1の「追加」をクリックします。

4.「VAP1 設定」に必要事項を入力し、「設定」をクリックします。

バインドする無線モジュール	6GHz(1) のチェックを外す
SSID	任意のSSID名 ※ここで設定したSSID名を、「RADIUSサーバー機能の設定」の手順7.で入力します。
VLAN ID	101
SSIDの通知	非通知にする
認証方式	WPA2-EAP ※選択すると「WPA2-EAP 事前認証」以下の項目が表示されます。
暗号化方式	AES
プライマリRADIUSサーバー	内蔵のRADIUSサーバーを使用する

5. 部門A用のSSIDが設定されました。

6. 引き続き、部門B用のSSIDを設定します。
No.2の「追加」をクリックします。

7.「VAP2 設定」に必要事項を入力し、「設定」をクリックします。

バインドする無線モジュール	6GHz(1) のチェックを外す
SSID	任意のSSID名 ※ここで設定したSSID名を、「RADIUSサーバー機能の設定」の手順10.で入力します。
VLAN ID	102
SSIDの通知	非通知にする
認証方式	WPA2-EAP ※選択すると「WPA2-EAP 事前認証」以下の項目が表示されます。
暗号化方式	AES
プライマリRADIUSサーバー	内蔵のRADIUSサーバーを使用する

8. 部門B用のSSIDが設定されました。

RADIUSサーバー機能の設定

1.「拡張機能」をクリックします。

2.「RADIUSサーバー」をクリックします。

3.「サーバー設定」項目の「RADIUSサーバー機能」で「使用する」を選択して、「設定」をクリックします。

4. RADIUSサーバー機能が動作します。
※初回設定時は、RADIUS認証により無線端末が接続できるようになるまで、数分かかります。ご注意ください。

5.「管理ページへ」をクリックします。

6. 部門A用のユーザー情報を設定します。
「ユーザー情報 / 証明書の管理」項目の「追加」をクリックします。

7.「ユーザー情報」に必要事項を入力し、「設定」をクリックします。

認証タイプ	無線端末の認証
認証方式	パスワード(PEAP/EAP-MD5)
ユーザーID	任意のユーザー名
新パスワード確認用パスワード	任意のパスワード
接続SSID	「無線LANの設定」の手順4.で設定したSSID名

8. 部門A用のユーザーが追加されました。

9. 引き続き、部門B用のユーザー情報を設定します。
「ユーザー情報 / 証明書の管理」項目の「追加」をクリックします。

10.「ユーザー情報」に必要事項を入力し、「設定」をクリックします。

認証タイプ	無線端末の認証
認証方式	パスワード(PEAP/EAP-MD5)
ユーザーID	任意のユーザー名
新パスワード確認用パスワード	任意のパスワード
接続SSID	「無線LANの設定」の手順7.で設定したSSID名

11. 部門B用のユーザーが追加されました。

設定の送信

1.「設定送信」をクリックします。

2. 送信先の無線LANアクセスポイントを確認して、「送信」をクリックします。

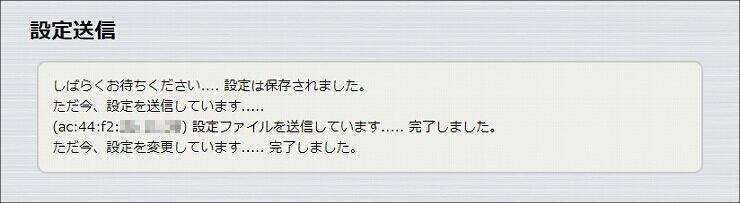

3. 送信が完了しました。
以上で、無線LANアクセスポイントの設定は終了です。

WLX313の場合

設定の概要

以下の手順で設定を行います。

コントローラーの設定：コントローラーの役割を変更します。
無線LANの設定：無線LANのSSIDの管理をします。
RADIUSサーバー機能の設定：接続を許可するユーザーの設定をします。
管理パスワードの変更：無線LANアクセスポイントの管理パスワードを設定します。
設定の送信：これまでに変更した設定内容を、無線LANアクセスポイントに送信します。

コントローラーの設定

1. ルーターのWeb GUIで、「LANマップ」をクリックします。

2. WLX313のアイコンをクリックします。

3.「HTTPプロキシー経由でGUIを開く」をクリックします。

4. WLX313の設定画面のトップページが表示されます。「基本設定」をクリックします。

5.「コントローラー設定」をクリックします。

6.「役割」を「Controller-AP」に変更して、「設定」をクリックします。

7. コントローラーの設定が完了しました。

無線LANの設定

1.「無線設定」をクリックします。

2.「SSID 管理」をクリックします。

3. まず、部門A用のSSIDを設定します。
No.1の「追加」をクリックします。

4.「VAP1 設定」に必要事項を入力し、「設定」をクリックします。

バインドする無線モジュール	2.4GHz、5GHz(1)、5GHz(2)
接続台数の自動分散	使用する
SSID	任意のSSID名 ※ここで設定したSSID名を、「RADIUSサーバー機能の設定」の手順7.で入力します。
VLAN ID	101
SSIDの通知	非通知にする
認証方式	WPA2-EAP ※選択すると「WPA2-EAP 事前認証」以下の項目が表示されます。
暗号化方式	AES
プライマリRADIUSサーバー	内蔵のRADIUSサーバーを使用する

5. 部門A用のSSIDが設定されました。

6. 引き続き、部門B用のSSIDを設定します。
No.2の「追加」をクリックします。

7.「VAP2 設定」に必要事項を入力し、「設定」をクリックします。

バインドする無線モジュール	2.4GHz、5GHz(1)、5GHz(2)
接続台数の自動分散	使用する
SSID	任意のSSID名 ※ここで設定したSSID名を、「RADIUSサーバー機能の設定」の手順10.で入力します。
VLAN ID	102
SSIDの通知	非通知にする
認証方式	WPA2-EAP ※選択すると「WPA2-EAP 事前認証」以下の項目が表示されます。
暗号化方式	AES
プライマリRADIUSサーバー	内蔵のRADIUSサーバーを使用する

8. 部門B用のSSIDが設定されました。

RADIUSサーバー機能の設定

1.「拡張機能」をクリックします。

2.「RADIUSサーバー」をクリックします。

3.「RADIUSサーバーの設定」項目の「RADIUSサーバー機能」で「使用する」を選択して、「設定」をクリックします。

4. RADIUSサーバー機能が動作します。
※初回設定時は、RADIUS認証により無線端末が接続できるようになるまで、数分かかります。ご注意ください。

5.「RADUISユーザー情報 / クライアント証明書の管理」項目の「管理ページへ」をクリックします。

6. 部門A用のユーザー情報を設定します。
「ユーザー情報 / 証明書の管理」項目の「追加」をクリックします。

7.「ユーザー情報」に必要事項を入力し、「設定」をクリックします。

認証方式	パスワード(PEAP)
ユーザーID	任意のユーザー名
新パスワード確認用パスワード	任意のパスワード
接続SSID	「無線LANの設定」の手順4.で設定したSSID名

8. 部門A用のユーザーが追加されました。

9. 引き続き、部門B用のユーザー情報を設定します。
「ユーザー情報 / 証明書の管理」項目の「追加」をクリックします。

10.「ユーザー情報」に必要事項を入力し、「設定」をクリックします。

認証方式	パスワード(PEAP)
ユーザーID	任意のユーザー名
新パスワード確認用パスワード	任意のパスワード
接続SSID	「無線LANの設定」の手順7.で設定したSSID名

11. 部門B用のユーザーが追加されました。

管理パスワードの変更

1.「基本設定」をクリックします。

2.「管理パスワード」をクリックします。

3.「管理パスワード」を設定し、「設定」をクリックします。

4. 管理パスワードが設定されます。

設定の送信

1.「設定送信」をクリックします。

2. 送信先のWLX313を確認して、「送信」をクリックします。

3. 送信が完了しました。
以上で、無線LANアクセスポイントの設定は終了です。

WLX302の場合

下記の設定（Config）を取り出すことができます。

設定の概要

以下の手順で設定を行います。

無線LANの設定：無線LANのSSIDの管理をします。
RADIUSサーバー機能の設定：接続を許可するユーザーの設定をします。
管理パスワードの変更：無線LANアクセスポイントの管理パスワードを設定します。

無線LANの設定

1. ルーターのWeb GUIで、「LANマップ」をクリックします。

2. WLX302のアイコンをクリックします。

3.「HTTPプロキシー経由でGUIを開く」をクリックします。

4. WLX302の設定画面のトップページが表示されます。
「無線設定」をクリックします。

5.「SSID 管理」をクリックします。

6. まず、部門A用のSSIDを設定します。
No.1の「追加」をクリックします。

7.「VAP1 設定」に必要事項を入力し、「設定」をクリックします。

バインドする無線モジュール	2.4GHz、5GHz
SSID	任意のSSID名 ※ここで設定したSSID名を、「RADIUSサーバー機能の設定」の手順6.で入力します。
VLAN ID	101
SSIDの通知	非通知にする
認証方式	WPA2-EAP ※選択すると「WPA2-EAP 事前認証」以下の項目が表示されます。
暗号化方式	AES
プライマリRADIUSサーバー	内蔵のRADIUSサーバーを使用する

8. 部門A用のSSIDが設定されました。

9. 引き続き、部門B用のSSIDを設定します。
No.2の「追加」をクリックします。

10.「VAP2 設定」に必要事項を入力し、「設定」をクリックします。

バインドする無線モジュール	2.4GHz、5GHz
SSID	任意のSSID名 ※ここで設定したSSID名を、「RADIUSサーバー機能の設定」の手順9.で入力します。
VLAN ID	102
SSIDの通知	非通知にする
認証方式	WPA2-EAP ※選択すると「WPA2-EAP 事前認証」以下の項目が表示されます。
暗号化方式	AES
プライマリRADIUSサーバー	内蔵のRADIUSサーバーを使用する

11. 部門B用のSSIDが設定されました。

RADIUSサーバー機能の設定

1.「拡張機能」をクリックします。

2.「RADIUSサーバー」をクリックします。

3.「サーバー設定」項目の「RADIUSサーバー機能」で「使用する」を選択して、「設定」をクリックします。

4. RADIUSサーバー機能が動作します。
※初回設定時は、RADIUS認証により無線端末が接続できるようになるまで、数分かかります。ご注意ください。

5. 部門A用のユーザー情報を設定します。
「ユーザー管理」項目の「追加」をクリックします。

6.「ユーザー情報」に必要事項を入力し、「設定」をクリックします。

ユーザーID	任意のユーザー名
新パスワード確認用パスワード	任意のパスワード
接続SSID	「無線LANの設定」の手順7.で設定したSSID名

7. 部門A用のユーザーが追加されました。

8. 引き続き、部門B用のユーザー情報を設定します。
「ユーザー管理」項目の「追加」をクリックします。

9.「ユーザー情報」に必要事項を入力し、「設定」をクリックします。

ユーザーID	任意のユーザー名
新パスワード確認用パスワード	任意のパスワード
接続SSID	「無線LANの設定」の手順10.で設定したSSID名

10. 部門B用のユーザーが追加されました。

管理パスワードの変更

1.「管理機能」をクリックします。

2.「基本設定」をクリックします。

3.「管理パスワード」に必要事項を入力し、「設定」をクリックします。

4. 管理パスワードが設定されます。
以上で、無線LANアクセスポイントの設定は終了です。

WLX202の場合

設定の概要

以下の手順で設定を行います。

無線LANの設定：無線LANのSSIDの管理をします。
RADIUSサーバー機能の設定：接続を許可するユーザーの設定をします。
管理パスワードの変更：無線LANアクセスポイントの管理パスワードを設定します。

無線LANの設定

1. ルーターのWeb GUIで、「LANマップ」をクリックします。

2. WLX202のアイコンをクリックします。

3.「HTTPプロキシー経由でGUIを開く」をクリックします。

4. WLX202の設定画面のトップページが表示されます。
「無線設定」をクリックします。

5.「SSID 管理」をクリックします。

6. まず、部門A用のSSIDを設定します。
No.1の「追加」をクリックします。

7.「VAP1 設定」に必要事項を入力し、「設定」をクリックします。

バインドする無線モジュール	2.4GHz、5GHz
SSID	任意のSSID名 ※ここで設定したSSID名を、「RADIUSサーバー機能の設定」の手順6.で入力します。
VLAN ID	101
SSIDの通知	非通知にする
認証方式	WPA2-EAP ※選択すると「WPA2-EAP 事前認証」以下の項目が表示されます。
暗号化方式	AES
プライマリRADIUSサーバー	内蔵のRADIUSサーバーを使用する

8. 部門A用のSSIDが設定されました。

9. 引き続き、部門B用のSSIDを設定します。
No.2の「追加」をクリックします。

10.「VAP2 設定」に必要事項を入力し、「設定」をクリックします。

バインドする無線モジュール	2.4GHz、5GHz
SSID	任意のSSID名 ※ここで設定したSSID名を、「RADIUSサーバー機能の設定」の手順9.で入力します。
VLAN ID	102
SSIDの通知	非通知にする
認証方式	WPA2-EAP ※選択すると「WPA2-EAP 事前認証」以下の項目が表示されます。
暗号化方式	AES
プライマリRADIUSサーバー	内蔵のRADIUSサーバーを使用する

11. 部門B用のSSIDが設定されました。

RADIUSサーバー機能の設定

1.「拡張機能」をクリックします。

2.「RADIUSサーバー」をクリックします。

3.「サーバー設定」項目の「RADIUSサーバー機能」で「使用する」を選択して、「設定」をクリックします。

4. RADIUSサーバー機能が動作します。
※初回設定時は、RADIUS認証により無線端末が接続できるようになるまで、数分かかります。ご注意ください。

5. 部門A用のユーザー情報を設定します。
「ユーザー管理」項目の「追加」をクリックします。

6.「ユーザー情報」に必要事項を入力し、「設定」をクリックします。

ユーザーID	任意のユーザー名
新パスワード確認用パスワード	任意のパスワード
接続SSID	「無線LANの設定」の手順7.で設定したSSID名

7. 部門A用のユーザーが追加されました。

8. 引き続き、部門B用のユーザー情報を設定します。
「ユーザー管理」項目の「追加」をクリックします。

9.「ユーザー情報」に必要事項を入力し、「設定」をクリックします。

ユーザーID	任意のユーザー名
新パスワード確認用パスワード	任意のパスワード
接続SSID	「無線LANの設定」の手順10.で設定したSSID名

10. 部門B用のユーザーが追加されました。

管理パスワードの変更

1.「管理機能」をクリックします。

2.「基本設定」をクリックします。

3.「管理パスワード」に必要事項を入力し、「設定」をクリックします。

4. 管理パスワードが設定されます。
以上で、無線LANアクセスポイントの設定は終了です。

【ご注意】
本設定例は、設定の参考例を示したもので、動作を保証するものではございません。
ご利用いただく際には、十分に評価・検証を実施してください。
